以809H编程器为例，详细地讲解了笔记本IT8585 EC 芯片的刷写过程，包括三步：硬件接线，软件设置（IT8XXX 系列均可用），刷写流程。

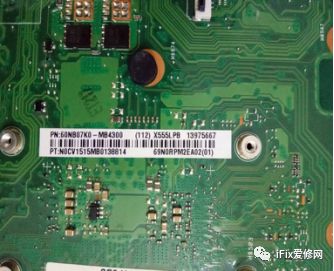

第一步：硬件接线（以华硕X555LPB为例）

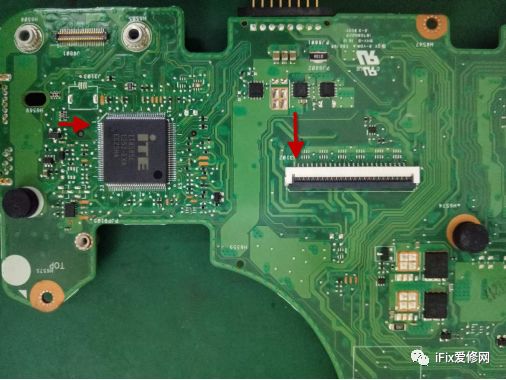

找到主板的键盘接口和EC芯片

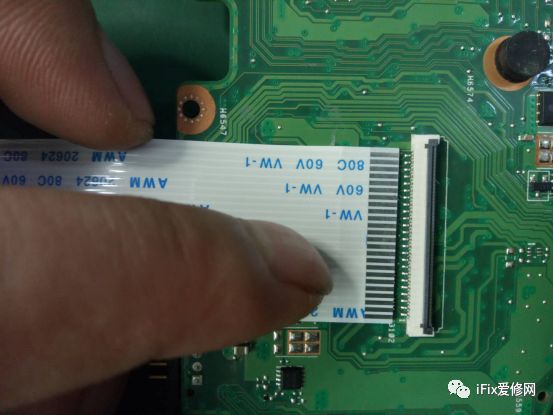

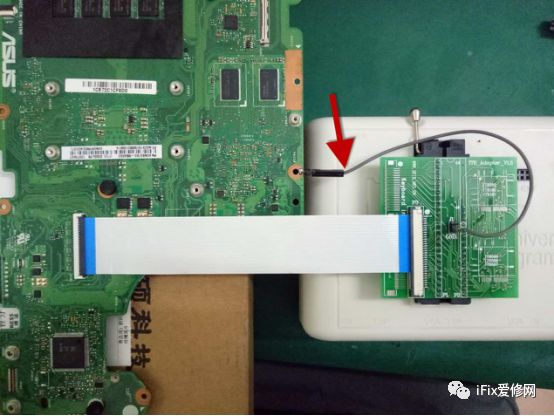

选择和键盘接口间距相同的软排线，将主板和简易板连接好。

确保每一根信号线连接正常，无短路，无断路，地线良好连接。箭头所指为地线。

第二步:软件调试

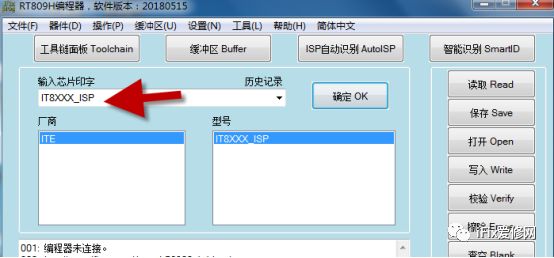

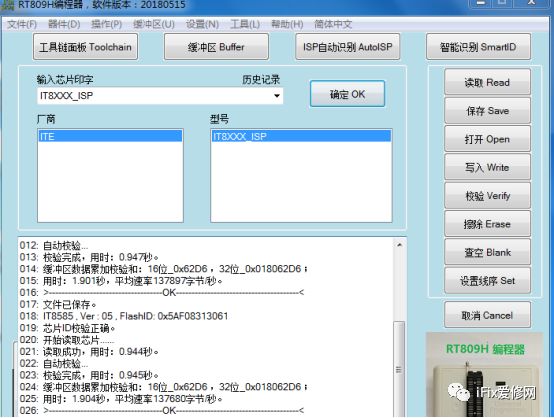

接上编程器,打开软件,在输入芯片印字那里输入.IT8XXX_ISP ,后点击确定。

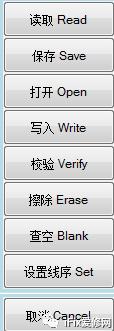

算法下载成功后,点击右边的(线序设置Set)

会出现

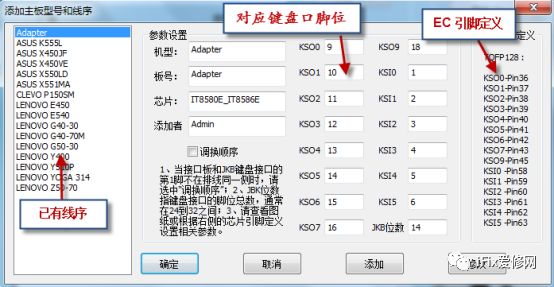

在已有线序里面找有没有和自己板号一样的,如果有,直接选择后,点击确定就可以刷写了。如果没有一样的,则可以自己添加线序.方法如下:

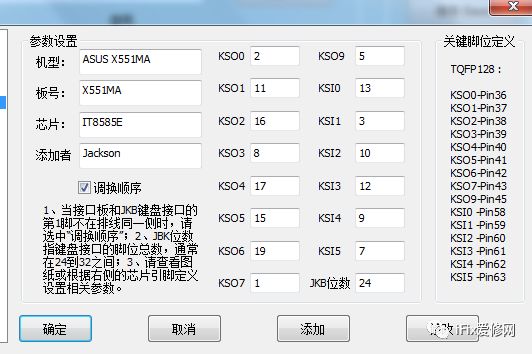

先点击添加，填入 JKB位数和板号、机型 、芯片型号 ，然后再填信号线。

以第一根信号线为例:KSO0 对应的EC芯片的36脚，用万用表找到和键盘接口的几脚相连，就在KSO0 后面的位置填上相应的数字，上图填的是9。

按照此方法把所有的信号线全部填好。（红色箭头指的是一脚）

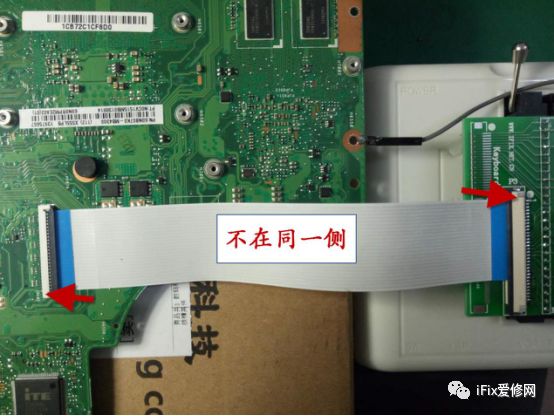

信号线填完后，看一下键盘接口的一脚和简易板的一脚在不在同一侧，如果不在同一侧，需要在调换顺序那里打勾（上图所示），然后再点击确定。

刷写流程

读取

1：将笔记本主板和编程器连接好，接好地线;

2: 打开软件，输入IT8XXX-ISP，点击 线序设置Set，找到对应的线序；

3：点击读取后两秒内给主板上电，太早或者太晚都会连不上。

写入：

1：将笔记本主板和编程器连接好，接好地线;

2: 打开软件，输入IT8XXX-ISP，点击 线序设置Set，找到对应的线序；

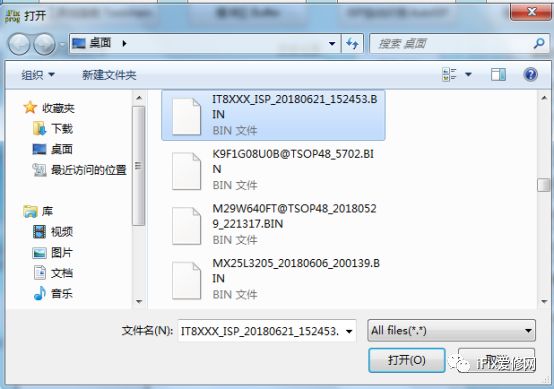

3：点击 打开open, 找到要写入的文件，然后点击打开 。

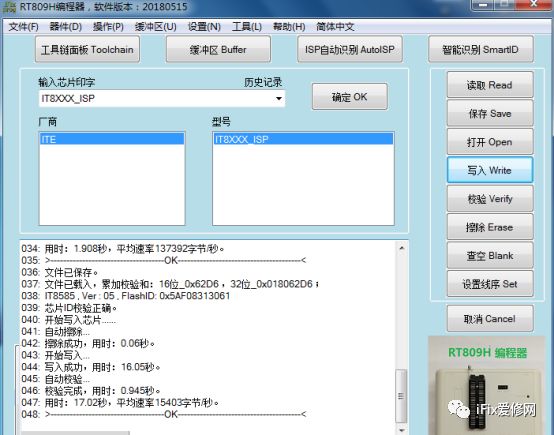

4：点击写入后两秒内给主板上电，显示成功后写入完毕。

不能正常读写的原因：

1：笔记本主板硬件故障或者EC芯片损坏；

2：线序设置错误或者排线错误；

3：上电时间错误。
