Part10VRP系统

381.VRP系统介绍

VRP：Versatile Routing Platform，通用路由平台，是华为公司数据通信产品的通用操作系统平台。熟悉VRP操作系统并且熟练掌握VRP配置是高效管理华为网络设备的必备基础。

VRP系统的版本迭代

设备初始化过程：1.设备上电2.运行BootROM软件3、初始化硬件并显示设备的硬件参数4.运行系统软件5.从默认存储路径中读取配置文件进行设备的初始化操作

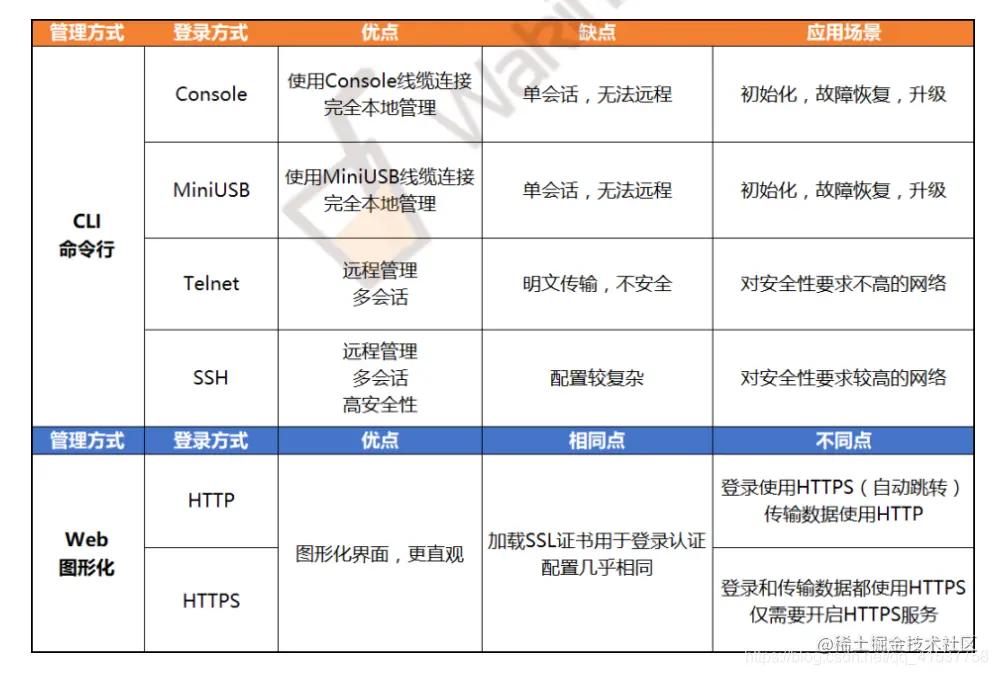

设备管理方式

Console口登录方式操作步骤：

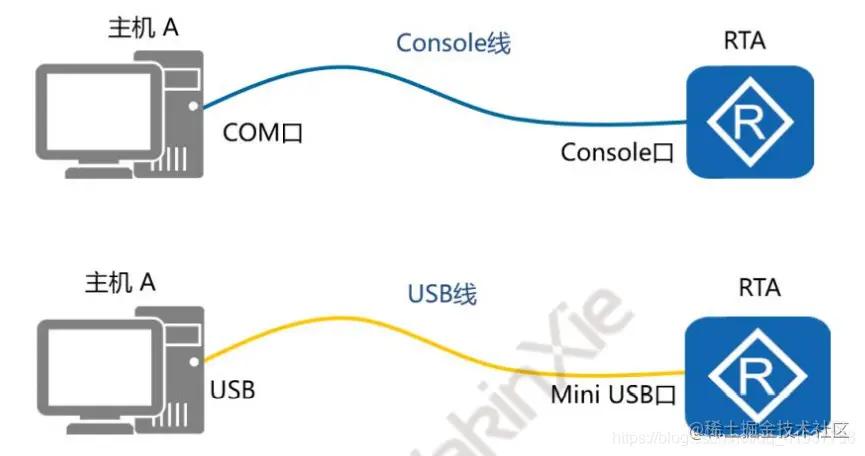

1、连接线缆（Console口线缆或MiniUSB线缆）：

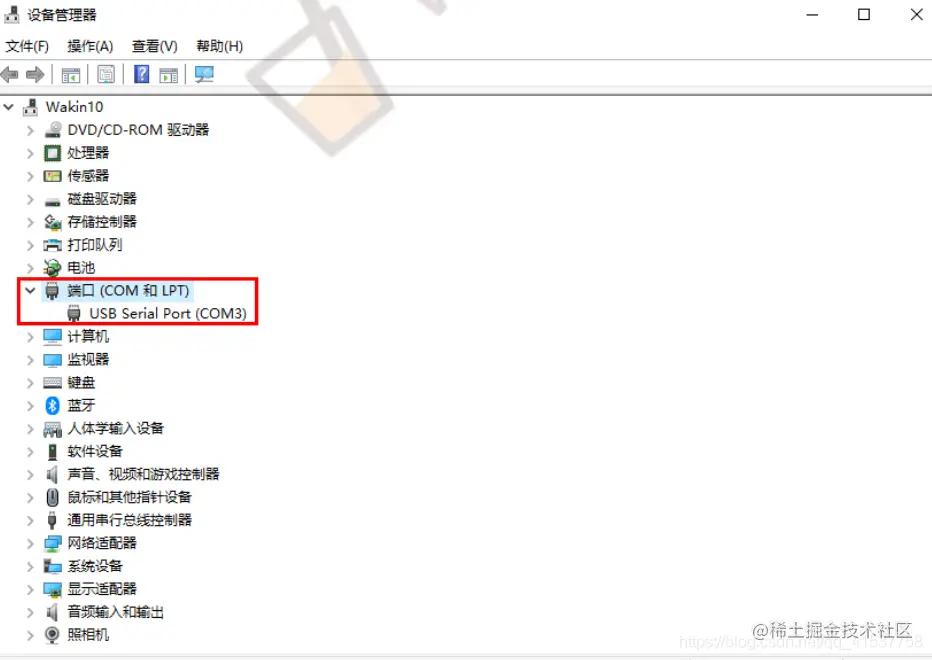

2、设备管理器查看接口名称：可能需要安装驱动

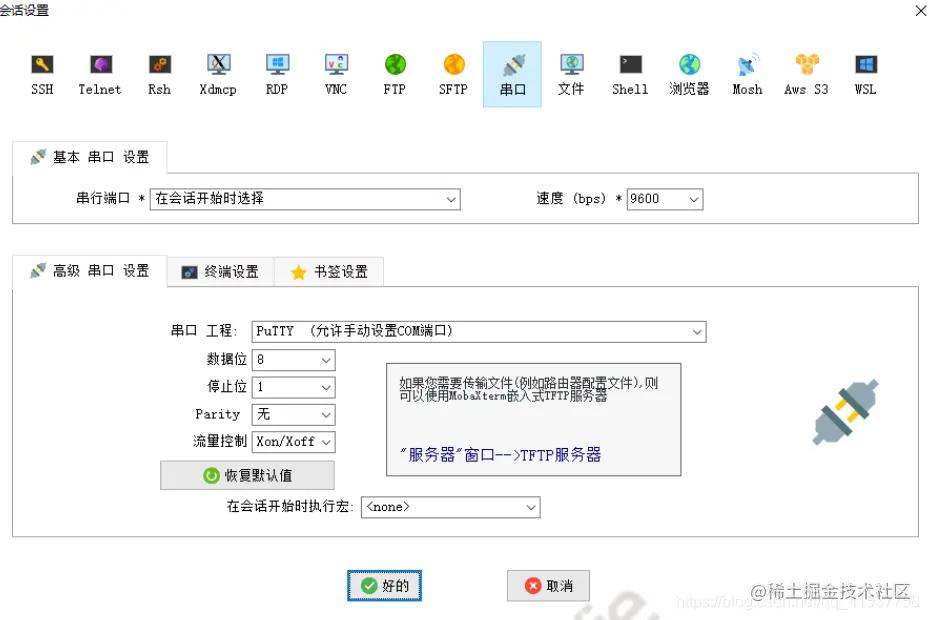

3、打开终端软件创建相关会话：

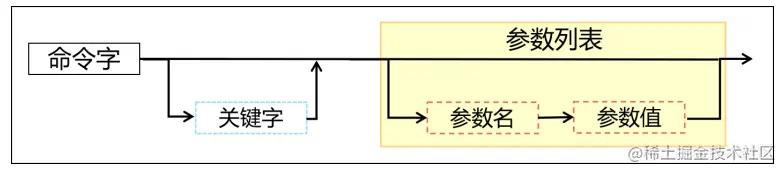

2.基础命令 基本命令结构：

举例1：display ip interface GE0/0/0，查看接口信息的命令命令字：display关键字：ip参数名：interface参数值：GE0/0/0

举例2：reboot，重启设备的命令命令字：reboot

命令行视图：

视图

备注

用户视图

查看运行状态和统计信息等功能。

系统视图

配置系统参数以及通过该视图进入其他的功能配置视图。

其他视图

如：接口视图、协议视图，进行相关的参数配置。

用户视图

<Huawei>

系统视图

[Huawei]

协议视图：OSPF

[Huawei-ospf-1]

接口视图

[Huawei-GigabitEthernet0/0/1]

ACL视图

[Huawei-acl-basic-2000]

命令

备注

quit

返回上一层视图

return

直接返回到用户视图

命令技巧：按下“？”：寻求帮助按下“Tab”：补全命令命令可以只输入部分开头字母，但必须保证唯一性

命令的错误提示：

英文错误信息

错误原因

Error: Unrecognized command found at '^' position.

命令无效

Error: Incomplete command found at '^' position.

命令不完整

Error: Ambiguous command found at '^' position.

命令不明确

Error: Wrong parameter found at '^' position.

参数类型错、值越界

Error: Too many parameters found at '^' position.

参数太多

Error: The specified IP address is invalid.

特定错误

undo命令： 恢复缺省情况、禁用某个功能、删除某项配置 恢复缺省情况：

[Huawei] sysname Server [Server] undo sysname [Huawei]

禁用某个功能：

<Huawei> system-view[Huawei] ftp server enable [Huawei] undo ftp server

删除某项配置：

[Huawei]interface g0/0/1[Huawei-GigabitEthernet0/0/1]ip address 192.168.1.1 24[Huawei-GigabitEthernet0/0/1]undo ip address

快捷键：CTRL_A：将光标移动到当前行的开头CTRL_B：将光标向左移动一个字符CTRL_C：停止当前命令的运行CTRL_E：将光标移动到当前行的末尾CTRL_X：删除光标左侧所有的字符CTRL_Y：删除光标所在位置及其右侧所有的字符CTRL_Z：返回到用户视图CTRL ]：终止当前连接或切换连接

393.VRP文件系统

文件系统：指对存储器中文件、目录的管理，功能包括查看、创建、重命名和删除目录， 拷贝、移动、重命名和删除文件等。

常见文件类型：

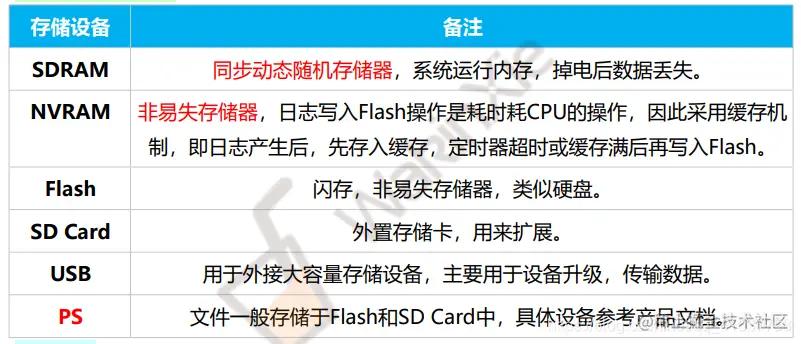

常见的存储设备类型：

常用命令：

display version :查看设备版本信息

配置文件的管理：

命令

备注

display current-configuration

查看当前运行的配置

save [文件名]

保存配置

display saved-configuration

查看保存的配置

reset saved-configuration

清空已保存的配置

display startup

查看系统启动参数

startup saved-configuration [文件名]

修改系统下次启动加载的配置

reboot

重启

设备启动时，会加载存储设备中保存的配置文件到RAM，并作为当前配置文件。

如果存储设备中没有配置文件，设备将会使用默认参数进行初始化。

配置默认保存在vrpcfg.cfg/zip文件中，也可以创建保存文件名称，华为VRPv5与 VRPv8操作系统指定启动文件的命令是相同的，不同在于保存的目录不同。

404.VRP的基本配置

配置主机名 sysname 配置设备名称

<Huawei>system-view[Huawei]sysname sw1[sw1]

配置系统时钟

display clock 查看当前时间clock timezone 设置所在时区clock datetime 设置当前时间和日期clock daylight-saving-time 设置采用夏时制

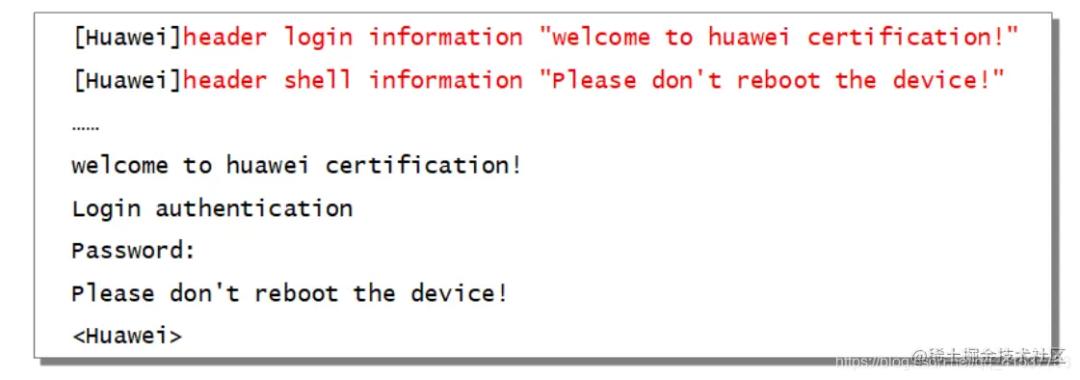

配置标题消息

命令

功能

header login

配置在用户登录前显示的标题消息

header shell

配置在用户登录后的标题消息

命令等级

用户等级

命令等级

名称

0

0

访问级

1

0 and 1

监控级

2

0,1and 2

配置级

3>

0,1,2 and 3

管理级

用户界面

用户界面类型

编号

Console

0

VTY

0>

配置用户界面命令

命令

功能

idle-timeout

设置超时时间

screen-length

设置指定终端屏幕的临时显示行数

history-command max-size

设置历史命令缓冲区大小

配置登陆权限

命令

功能

user privilege

配置指定用户界面下的用户级别

set authentication password

配置本地用户认证密码

用户级别

命令级别

级别名称

说明

0

0

访问级

网络诊断工具命令（ping、tracert）、从本设备 出发访问外部设备的命令（Telnet客户端）、部 分display命令等。

1

0&1

监控级

用于系统维护，包括display等命令。并不是所有display命令都是监控级，比如 display current-configuration命令和display saved-configuration命令是3级管理级。

2

0&1&2

配置级

业务配置命令，包括路由、各个网络层次的命 令，向用户提供直接网络服务。

3>

0&1&2&3

管理级

用于系统基本运行的命令，对业务提供支撑作 用，包括文件系统、FTP、TFTP下载、命令级别 设置命令以及用于业务故障诊断的debugging命 令等。

配置接口IP地址给一个路由器的0/0/1的接口配置IP地址

<Huawei> system-view[Huawei] intface GigabitEthernet0/0/1[Huawei-GigabitEthernet0/0/1] ip address 192.168.10.2 255.255.255.0[Huawei-GigabitEthernet0/0/1]display ip interface brief省略了不需要的内容Interface IP Address/Mask Physical Protocol GigabitEthernet0/0/1 192.168.10.2/24 down down

命令

备注

display ip interface brief

查看三层接口信息

display interface brief

查看所有接口信息

display this

查看当前视图下的配置

display diagnostic-information

查看所有状态信息

415.VRP系统远程管理

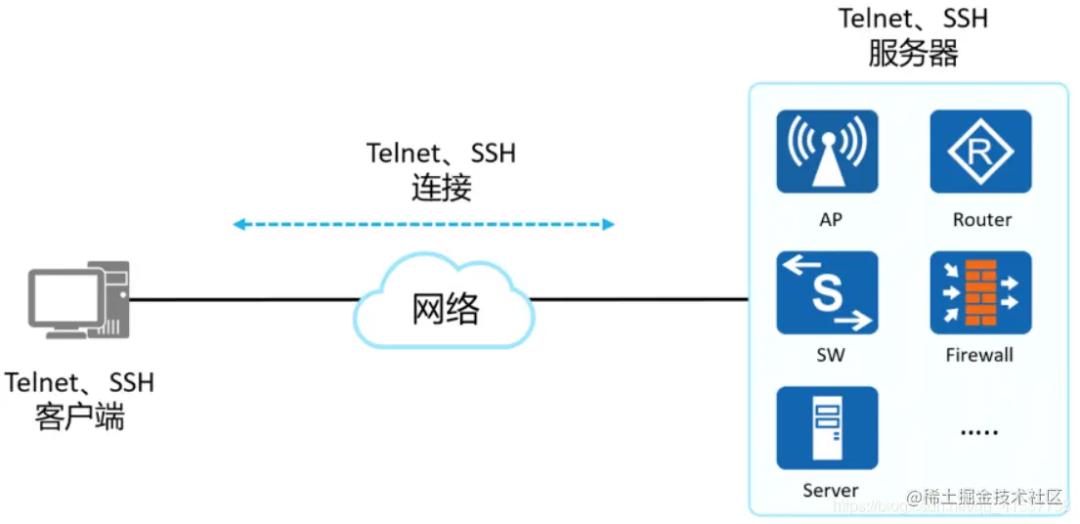

应用场景：通过远程管理协议，对设备进行集中管理

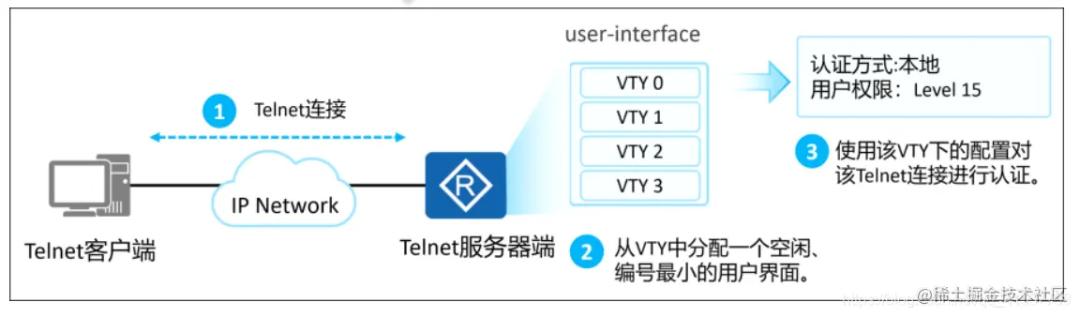

Telnet连接过程：

配置Telnet连接操作步骤：1、配置网络参数（如：IP地址、路由等），保证客户端和服务端之间网络可达。2、开启服务端的Telnet服务功能。3、配置VTY用户界面支持Telnet协议、用户级别、认证模式。4、客户端使用终端工具发起连接进行登录。

认证模式：

认证模式

备注

AAA

通过AAA认证（用户名和密码）

Password

只通过密码认证

相关命令：开启Telnet服务

telnet server enable

验证Telnet服务

display telnet server status

进入VTY配置模式：

user-interface vty 0 4

配置支持Telnet或SSH协议

protocol inbound telnet/ssh

配置认证模式：

authentication-mode password/aaa

配置认证密码：

set authentication password cipher huawei

配置用户级别：

user privilege level 15

配置最大VTY会话数量：

user-interface maximum-vty 15

进入AAA配置模式：

aaa

创建用户和密码：

local-user wakin password cipher huawei

配置用户级别：

local-user wakin privilege level 15

配置用户可用服务：

local-user wakin service-type telnet

查看用户界面占用情况:

display users

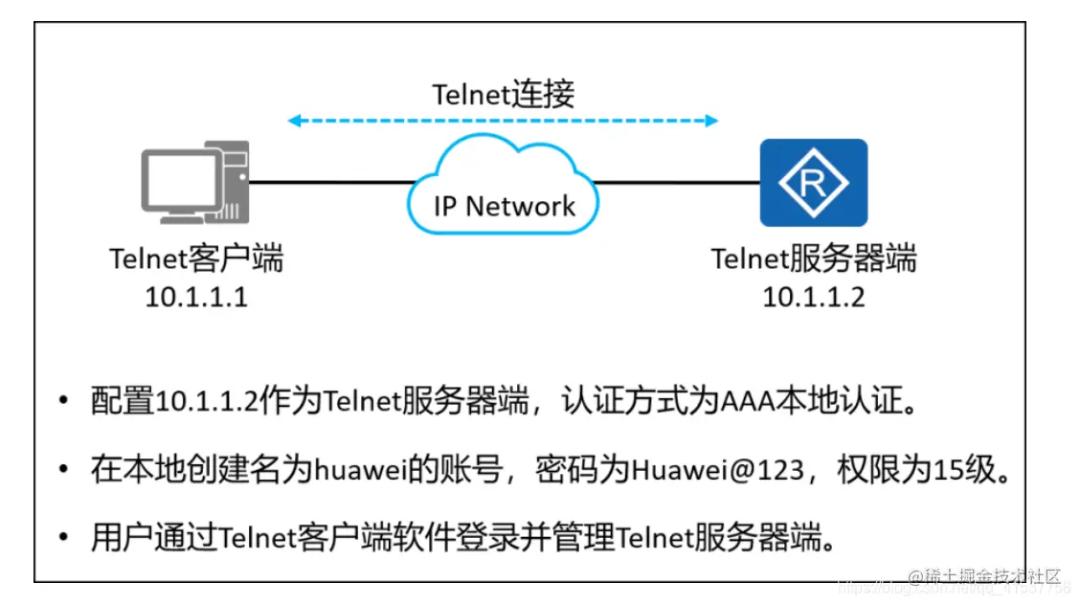

配置案例

服务器端配置：

<Huawei>system-view[Huawei]telnet server enable[Huawei]aaa[Huawei-aaa]loc-user huawei password irreversible-cipher Huawei@123[Huawei-aaa]local-user huawei privilege level 15[Huawei-aaa]local-user huawei service-type telnet[Huawei-aaa]quit[Huawei]user-interface vty 0 4[Huawei]authentication-mode aaa

Telent客户端配置：

<Host>telnet 10.1.1.2Login authenticationUsername:huaweipassword:省略提示信息<Huawei>

426.远程管理

VRP系统版本号命名规则由自身版本号和关联产品版本号两部分组成。产品版本格式包含Vxxx（产品码），Rxxx(大版本号），Cxx(小版本号）。如果产品版本有补丁，还会包括SPC部分。

实例

备注

Version 5.90 (AR2200 V200R001C00)

版本为5.90，产品版本号为 V200R001C00。

Version 5.120 (AR2200 V200R003C00SPC200)

版本为5.120，产品版本号为 V200R003C00SPC200，并包含补丁包。

FTP,一般使用FTP来传送文件到设备内。

传输模式：

传输模式

备注

ASCII

传输文本文件（TXT、LOG、CFG ）时会对文本内容进行编码方式转换， 提高传输效率。传输配置文件、日志文件时推荐使用该模式。

Binary

非文本文件（cc、BIN、EXE、PNG），如：图片、可执行程序等，以二进 制直接传输原始文件内容。传输系统文件时推荐使用该模式。

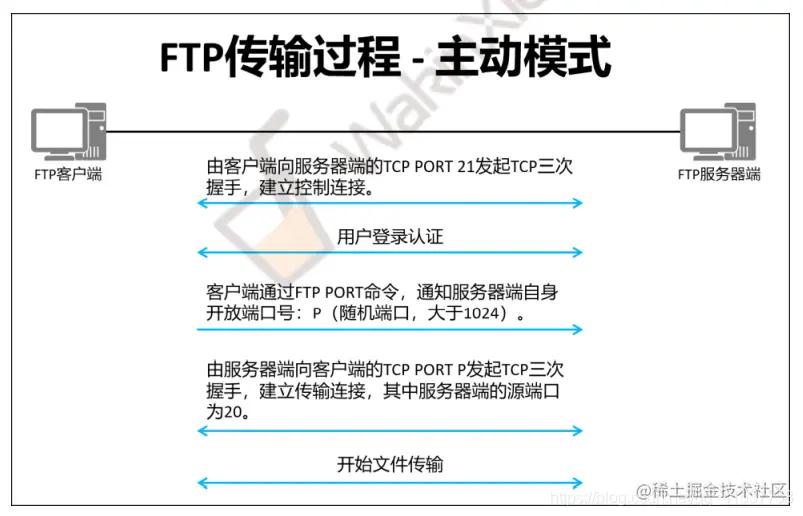

FTP传输过程：主动模式：

被动模式：

FTP配置(服务端)：VRP支持FTP客户端和服务端开启FTP服务：

ftp server enable

配置，用户等级必须在3级以上

aaalocal-user user1 password irreversible-cipher huawei.comlocal-user user1 privilege level 15local-user user1 service-type ftplocal-user user1 ftp-directory flash:

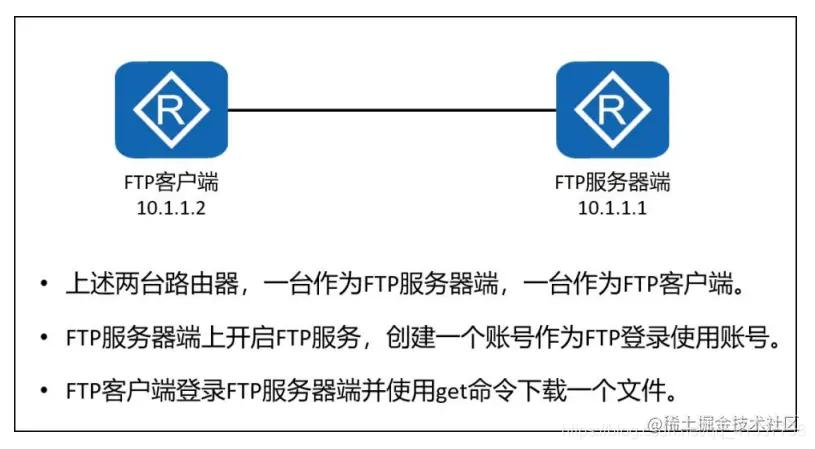

FTP配置案例

FTP服务端配置：

<Huawei> systme-view[Huawei]sysname FTP_Server[FTP_Server] ftp server enable[FTP_Server]aaa[FTP_Server]local-user admin1234 password irreversiblecipher HuaweiHCIA@1234[FTP_Server-aaa]local-user admin1234 privilege level 15[FTP_Server-aaa]local-user admin1234 service-type ftp[FTP_Server-aaa]local-user admin1234 ftp-directory flash:

FTP客户端操作示例：

<FTP Client>ftp 10.1.1.1[FTP Client-ftp]get sslvpn.zip200 Port command okayFTP:828482 bytes(s)received in 2.990 second(s)277.08Kbyte(s)/sec

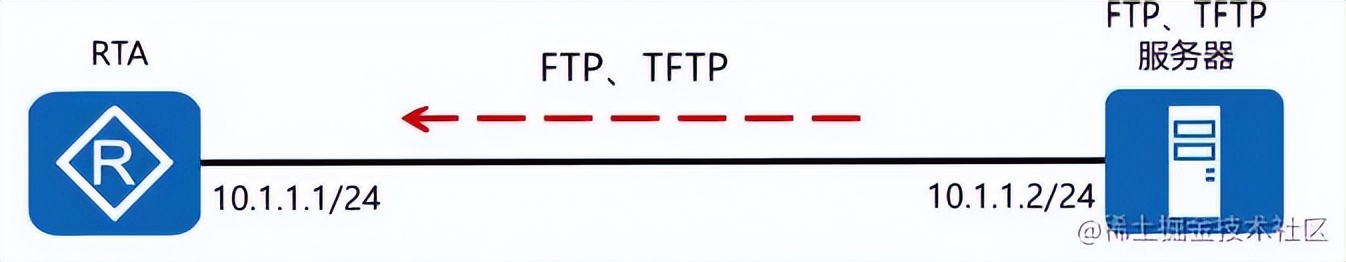

升级系统步骤：1，从官网下载最新匹配的系统文件2，通过FTP或TFTP传输系统文件到网络设备 3，修改配置加载新的系统文件4，重启设备5，检查是否正常

<RTA> tftp 10.1.1.2 get AR2220E-V200R007C00SPC600.ccor[ftp] get AR2220E-V200R007C0OSPC600.cc<RTA> startup system-software AR2220E-V200R007C00SPC600.ccInfo: Succeeded in setting the software for booting system<RTA> display startupMainBoard:Startup system software: flash:/AR2220E_ V200R003C00SPC600.ccNext startup system software: flash:/AR2220E_ V200R007C00SPC600.ccStartup saved-configuration file: NULLNext startup saved-configuration file: NULL<RTA> reboot

Part11路由基础

431.技术背景

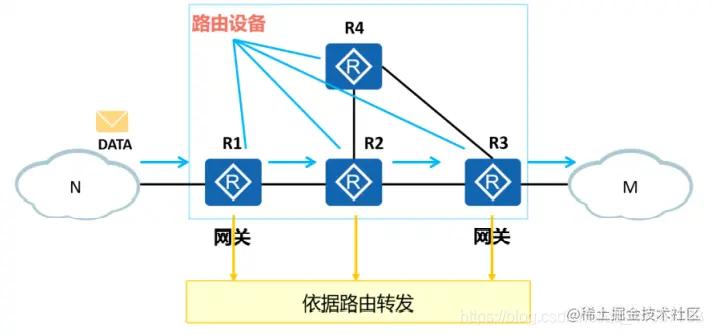

在一个典型的数据通信网络中，往往存在多个不同的IP网段，数据在不同的IP 网段之间的转发，就需要借助具有路由功能的设备（路由设备）。路由：用于指导报文在不同网段之间转发的技术。路由的过程就是报文转发的过程。路由信息就是指导报文转发的路径信息。路由设备维护着一张路由表，保存着路由信息。

术语

备注

类比

路由（Routing）

不同网段的转发过程

火车

路由表（Routing Table）

路由信息的集合

时刻表

路由器（Router）

常见的路由设备

火车站

网关地址（Gateway）

路由设备的接口IP地址

火车站的地址

总结：当路由器收到一个IP数据包时，查看IP头部中的目的IP地址，并在路由表中进行查 找，在匹配到最优的路由后，将数据包发给该路由所指的出接口或下一跳。

442.路由表解析

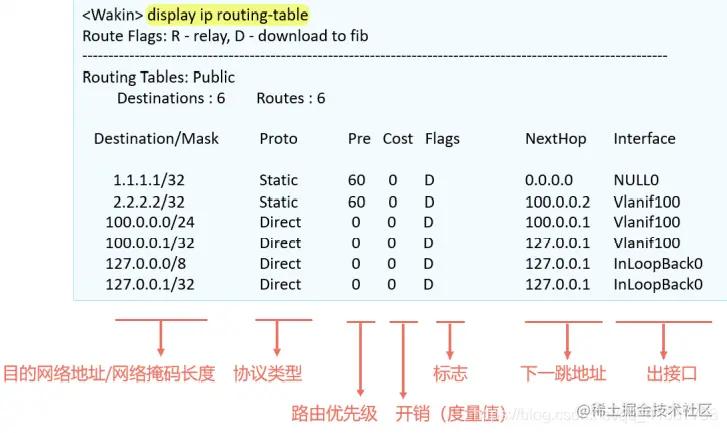

查看路由表

display ip routing-table

路由表字段

备注

Destination

目标，标识IP报文的目标地址/目标网络

Mask

掩码，选择最佳路由的重要判断依据（最长匹配原则）

NextHop

下一跳，指明IP报文所经由的下一个路由设备的接口地址

Interface

出接口，指明IP报文将从该路由器的哪个接口转发出去

Protoco

协议，标识该路由条目的来源、学习方式

Preference

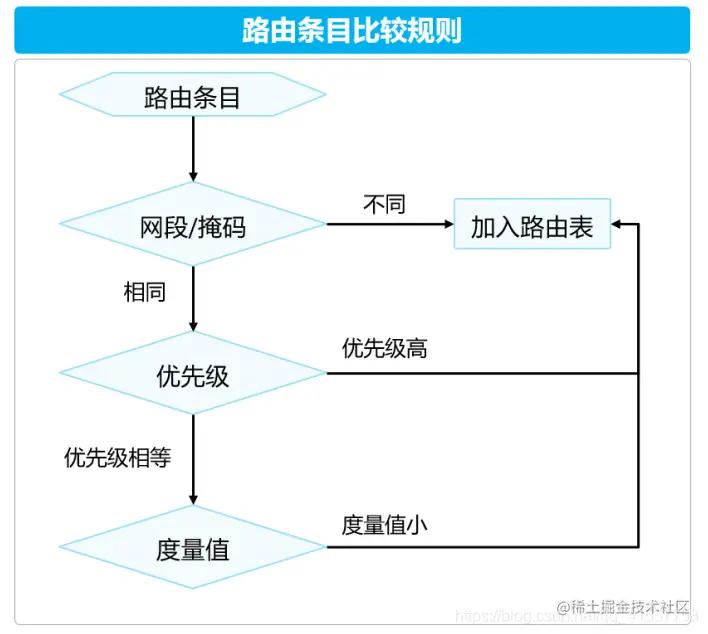

优先级，比较不同路由来源到达相同目标网络的优先级

Cost

度量值，比较相同路由来源到达相同目标网络的不同路径的优先级

优先级：数字越小越优先（优先级越高）

路由来源

路由类型

默认优先级

直连

直连路由

0

静态

静态路由

60

动态路由

OSPF内部路由

10

动态路由

RIP

100

动态路由

OSPF外部路由

150

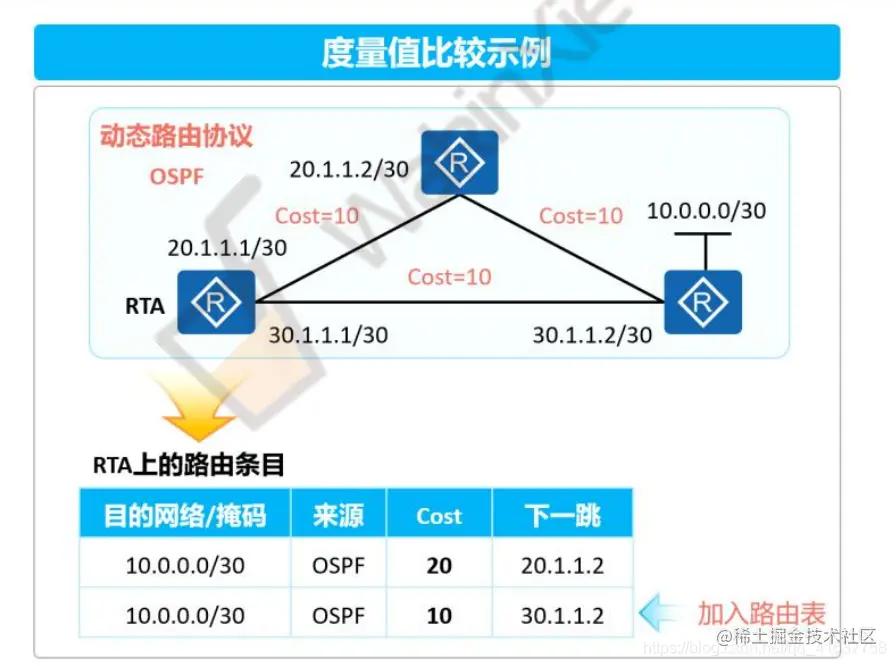

开销：数字越小优先级越高

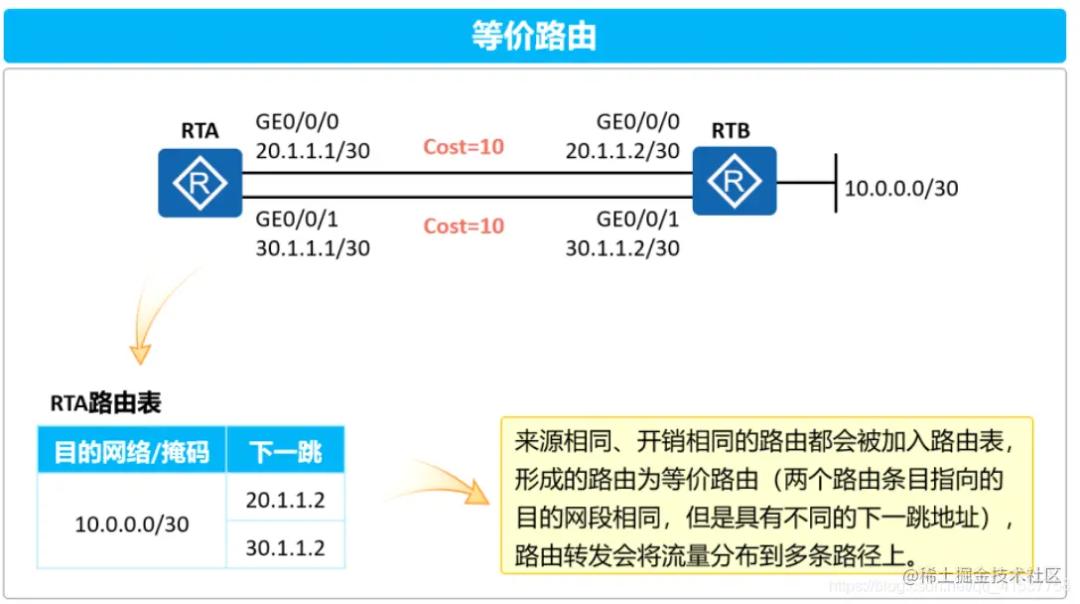

等价路由：ECMP，Equal Cost Multi-Path

当多条路由的路由优先级和路由度量都相同时，这几条路由就称为等价路由，多条等价路由可以实现负载分担。

负载分担规则：根据五元组（源地址、目的地址、源端口、目的端口、协议）进行转发 当五元组相同时，路由器总是选择与上一次相同的下一跳地址发送报文。当五元组不同时，路由器会选取相对空闲的路径进行转发。

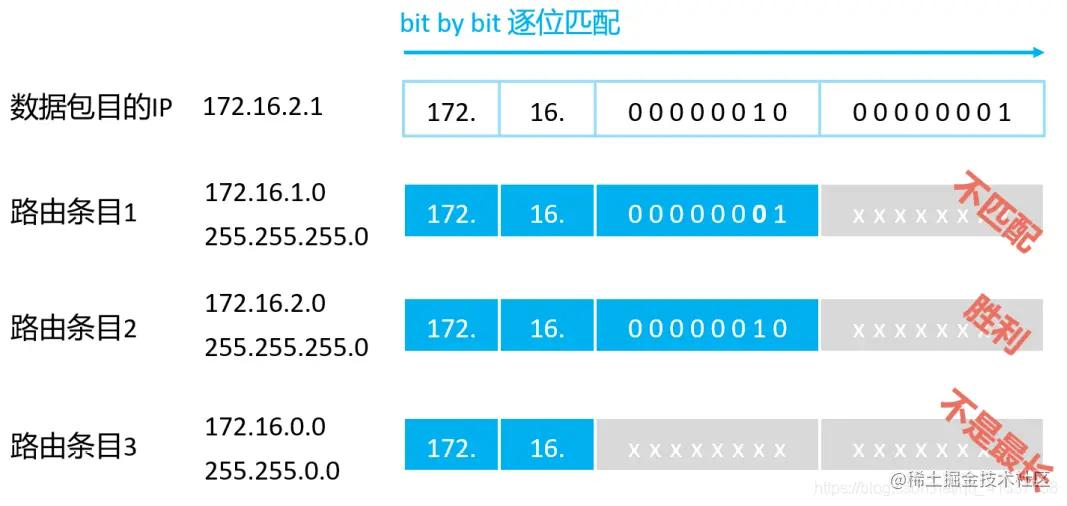

最长匹配原则：将数据包的目的IP地址与自己本地路由表中的所有路由表项进行逐位 （bit-by-bit）比对，直到找到匹配度最长的条目。

453.路由信息的获取方式

路由来源

备注

直连路由

设备自动生成指向本地直连网络

静态路由

管理员手工添加的网络

动态路由

路由器之间动态学习到的网络

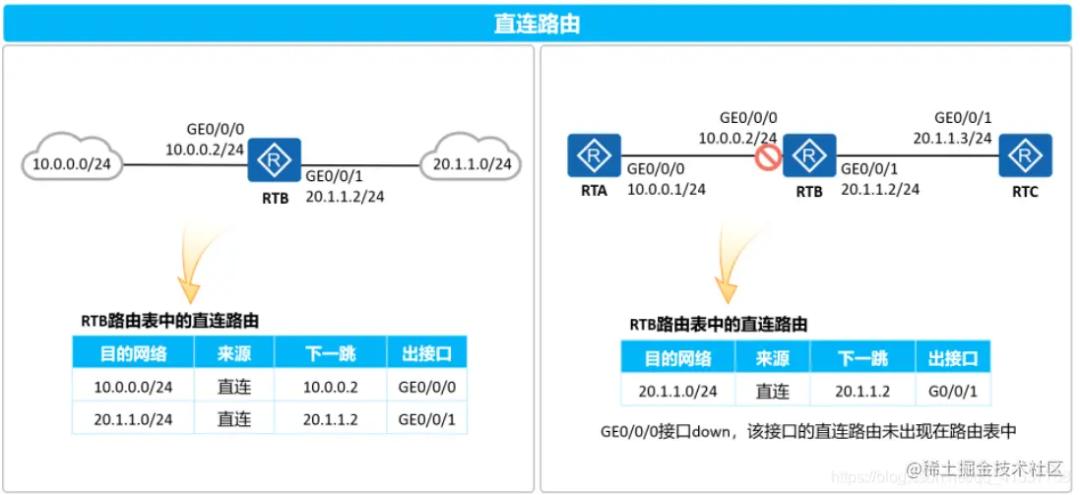

464.直连路由

直连路由生成条件：接口配置IP地址 & UP

Part12静态路由

471.静态路由

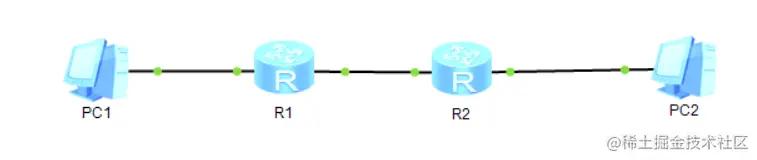

技术背景：如果只有直连路由，那么非直连网络就无法达到。PC1无法访问PC2

静态路由：通过手动配置，配置简单、开销小。缺点是不能自动适应网络拓扑的变化，需要人工干预。适用于组网规模较小的场景，如果网络规模较大，则配置及维护的成本就会很高。在大型的网络中，往往采用动、静态路由结合的方式进行部署。静态路由的配置：

ip route-static 目标网络 掩码 下一跳

482.缺省路由

缺省路由：一种特殊的路由，能匹配所有目标网络。配置命令

ip route-static 0.0.0.0 下一跳地址

应用场景：边界网络（家庭上网、企业网络出口）

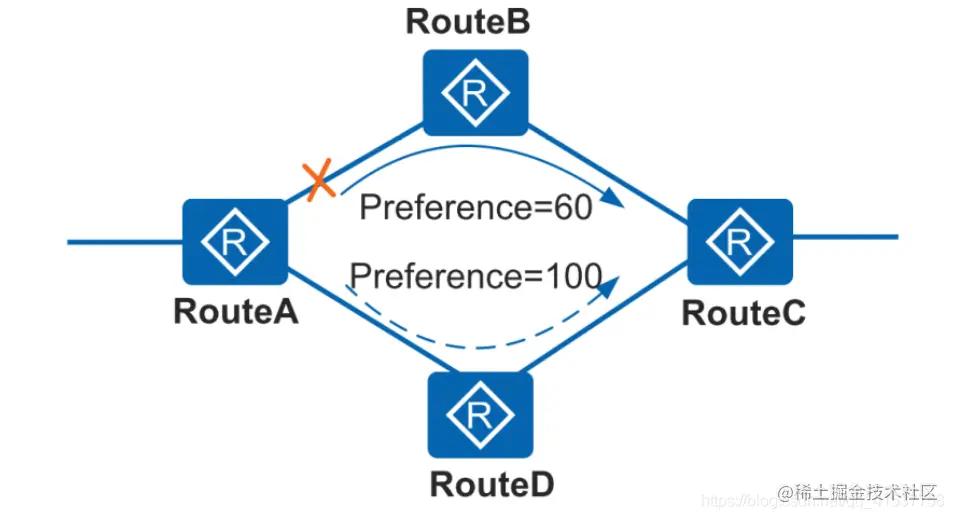

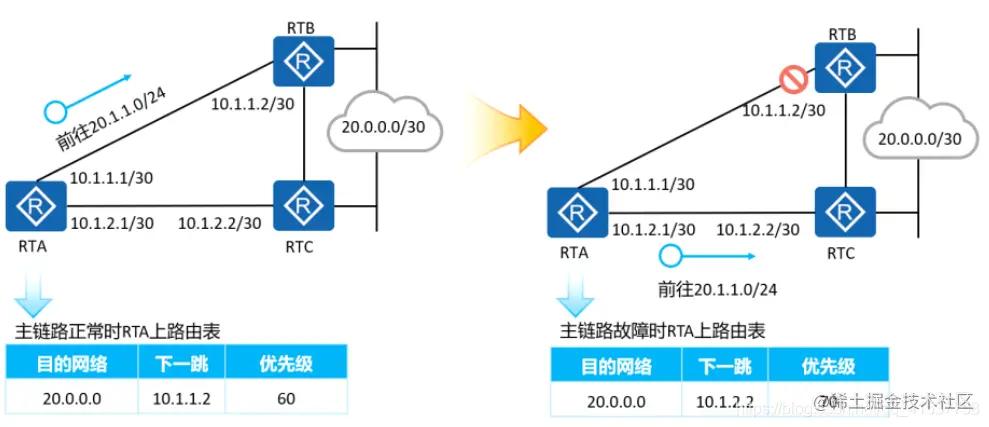

493.浮动静态路由

浮动静态路由：通过调整优先级，实现路由的备份（即：主备备份）。

配置案例：修改静态路由的优先级在RTA上配置两条静态路由，修改其中一条的优先级

[RTA]ip route-static 20.0.0.0 30 10.1.1.2[RTA]ip route-static 20.0.0.0 30 10.1.2.2 preference 70

504.LoopBack接口

Loopback接口：回环口，一种虚拟的接口。创建或配置一个回环口，保持Up状态 建议使用/32

interface loopback 编号 ip地址 掩码例如interface loopback 1 2.2.2.2 32

作用：模拟直连网段，可用于测试 设备管理（比物理口更稳定） 供其它协议使用（OSPF、BGP、MPLS等） SNMP Traps 消息的源地址 其它用途等（十分广泛）

Part13路由汇总

511.路由汇总

路由汇总又被称为路由聚合，是将一组有规律的路由汇聚成一条路由，从而达到减小路由表规模的以及优化设备资源利用率的目的，我们把汇聚前的这组路由称为精细路由或明细路由，把汇聚后的路由称为汇总路由或聚合路由。路由汇总的前提

一个网络能够部署路由汇总的前提是该网络中的IP编址及网络设计具备一定的科学性和合理性，如果网络规划的杂乱无章，路由汇总部署起来就相当困难甚至完全不具备实施性。**路由汇总实验（一）
