CAD是一款专业的制图软件，是现在建筑行业用得最多的制图软件。CAD作为专业的制图软件，可以对建筑的整体进行绘制设计，并且可以做成立面图，让人一眼就可以看出你想表达的内容，非常的直观。下面以卫生间立面图为例，用CAD演示制作卫生间立面图。如果你还不会的设计立面图，就接着往下看吧。更多CAD绘制图纸的教程就在电脑技术吧网哦，想学的不要错过哈。

CAD演示制作卫生间立面图的教程：

1.打开CAD，点开【模型空间】拷贝【平面图】，选中【拉伸夹点】找到【卫生间】区域，顺时针旋转。

2.输入【XL,V】标出【竖直】外框线，输入【XL,H】标出【水平】外框线。

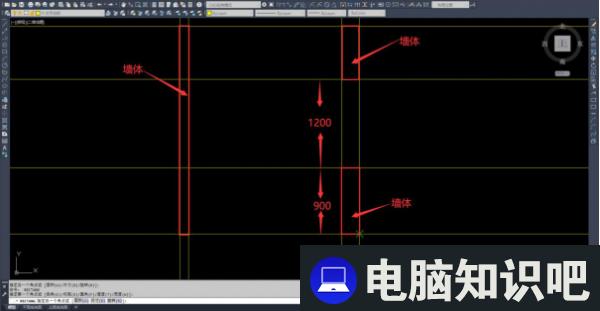

3.输入【REC】框出墙体，窗户输入【O】离地偏移【900】窗高偏移【1200】，再【REC】框出窗户两边墙体。

4.输入【L】将外框线标出，删除多余线条，窗户输入【O】偏移【2403】。

5.地面输入【O】偏移【70】，吊顶输入【O】偏移【2400】放入【立面中】图层，窗户放入细线图层。

7.输入【XL,V】标出【内部结构】，台盆柜离地偏移【800】，台面偏移【40】，偏移【150】内部水槽，偏移【20】柜门缝隙。

8.输入【O】偏移【150】作【吊柜】，画【中线】作【柜门】，标出柜门开启方向，放置【细线】图层并刷成【虚线】。

9.拷贝【水龙头图例】，双击进入改为【0图层】【灰色】【虚线】确定，将【水龙头图例】放置台盆上，画上【挡水条】。

10.画镜子，输入【REC】框选镜子进行【填充图案】，角度【45】比例【10】。

11.水箱位置，输入【XL,V】标出水箱【中线】，标出【水管】位置，【水箱中线】向两边偏移【300】再偏移【50】腰线。

12.【水箱】高度【900】，瓷砖依次向上偏移【300】。

13.输入【TR】减去多余【线条】，从【腰线】偏移【600】画瓷砖。

14.输入【H】选择【对象】【特性匹配】，填充【墙体】。

15.输入【REC】框出顶部和地面，输入【H】选择【对象】【特性匹配】填充【地面和顶】。

16.回到【立面系统图】复制【图框】，复制【平面和立面视口】，框选选中【夹点】找到【卫生间区域】。

17.将【平面和立面视口】移至【图框内】输入【XL,V】标【垂直线】对齐画面，【REC】框选【平面图】设为【虚线】。

18.点击【标注图标】标注尺寸，效果【如图所示】。

19.输入【LE】标注【引线】，输入【文字说明】，效果【如图所示】。

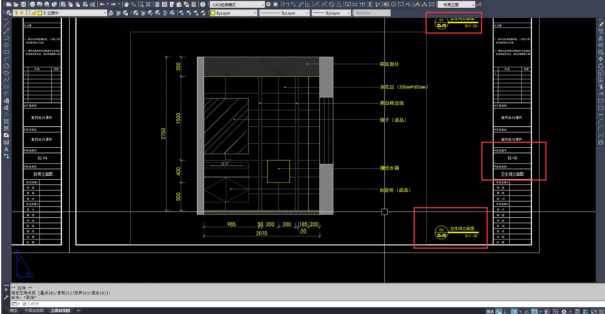

20.最后更改【图纸名称和编号】，完成卫生间立面图。

以上就是用CAD软件演示制作卫生间立面图的操作过程了，立面图的制作教程大致就是这样了，你自己试试看吧，并不难哈。
