CAD也叫作计算机辅助设计，软件广泛用于与建筑行业，工业设计等，这是一款专业的图形绘制软件。是人们在设计中离不开的好帮手。很多时候，在使用CAD绘制设计图的时候，都需要标注精度，也就是公差，你知道怎么标注吗？下面内容就来用CAD软件演示标注公差的操作方法。更多CAD软件的使用教程课程就在电脑技术吧网哦，电脑技术吧网是一家线上设计教学网站，非常适合想自学设计的小伙伴。

CAD软件标注公差的教程：

方法1：

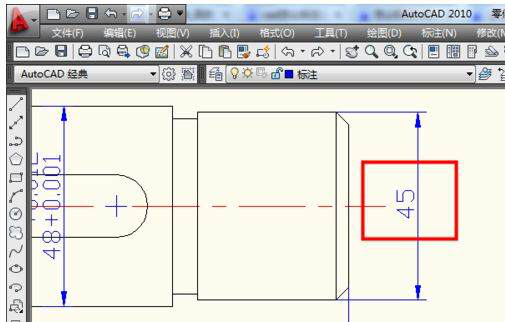

1、首先，需要打开电脑上的CAD软件；接着，再打开一个需要公差标注的cad零件图进行普通标注。（如图所示）

2、下一步，在cad命令行中输入【ed】；然后，按下【回车键】进行确定。（如图所示）

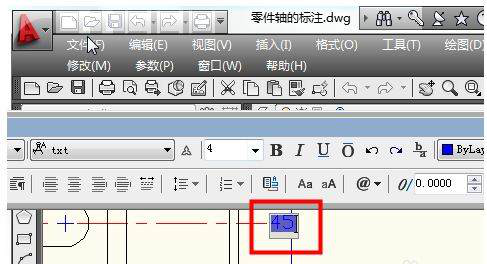

3、此时。会看到光标会变成小方块；这时候，点击选择想要改为公差的标注会出现文字编辑窗口。

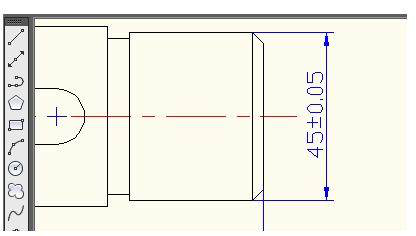

4、然后，在标注45后面输入【%%p0.05】（%%p会自动变成±号）；然后，点击【确定】。

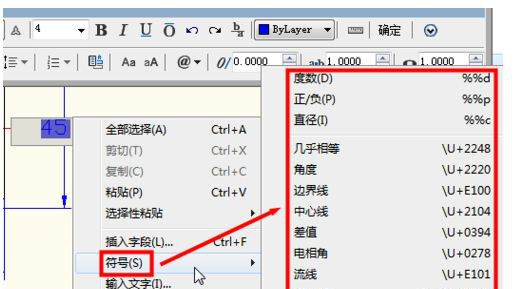

5、要知道，在cad中，不同符号都有不同的文字替代，在文字输入时，单击【右键】，来选择【符号】就会出现。

方法2：

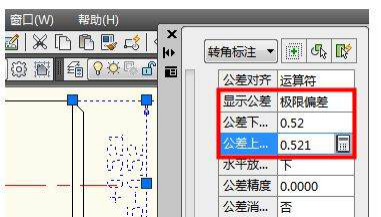

1、首先，需要双击【图形】标注；然后，打开标注的特性，可以选择相应的公差，选择【极限】公差；然后，我们输入【上下偏差】。

2、cad极限公差标注如图所示。

以上就是CAD软件标注公差的两种操作方法了，CAD公差标注并不是很难，你只需选择一种你觉得更顺手的方法就可以了。
