螺纹管，其实就是话术上的管螺纹！管道螺纹是位于管壁上用于连接的螺纹。有55度非密封管螺纹和55度密封管螺纹。主要用于管道连接，使内外螺纹紧密匹配，有直管和锥管两种。而制作管螺纹，通常是使用工业设计软件，比如说UG NX软件！大家应该对于这个软件还是比较陌生的，下面我们就将教大家使用UG NX软件来绘制螺纹管图形出来~

UG NX绘制螺纹管操作方法：

1. 创建一个新的圆柱体- 20直径高度80-z轴距5

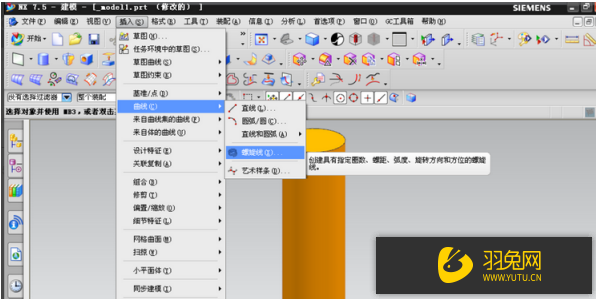

2.然后插入螺旋作为扫线的导向:插入一条曲线一个螺旋

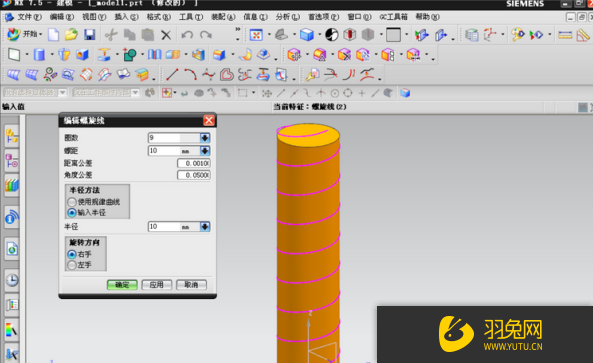

3.转9号螺距10-半径方法:输入半径10-右手-确认

4. 如图所示，在x-Z平面上创建一个新的草图

5. 完成草图1 -插入1 -扫描1 -扫描1，设置方法如图所示

6. 计算差值:选择圆柱体作为目标，然后选择要扫出的具体图形，点击“确认”完成绘图。
