图形绘制可以说是CAD必备技巧，而直线和线段更是基础中的基础操作，也是CAD图纸中的一个基本元素，今天小编就来教大家几个简单的小技巧，小伙伴们一起来学一学吧！

一、绘制图形操作

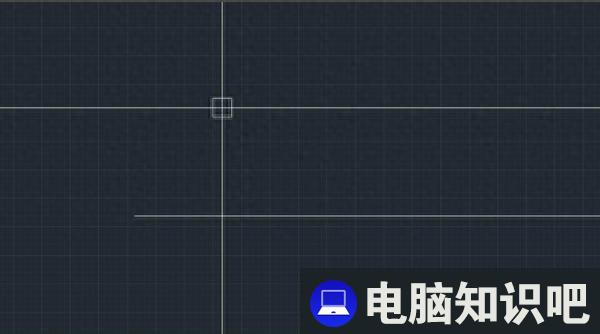

1、直线绘制

如何在CAD软件中绘制直线呢？

单击工具条直线命令或在命令行中输入“L”，回车。

在绘图区单击一点或直接输入坐标点，回车，然后指定下一点，再回车，重复下一点，或回车结束操作；或输入C闭合（多于两条线段的情况下）。

2、多线段绘制

多段线则是由一条或多条直线段和弧线连接而成的一种特殊的线，还可以具备不同宽度的特征。多线段绘制的快捷键为“PL”，在三维算量中定义异形截面、手绘墙、梁等时常用。

二、常用绘图命令

1、对象修改

现在的操作软件大多是傻瓜式操作，可以并不需要我们掌握太多的绘图命令，但是修改命令的使用频率就很高了~

常用的修改命令有：

①删除：基于windows操作，Del或E键。

②复制：快捷键“CO”，将一个或多个对象复制到指定的位置，也可以连续复制同一个对象。

③移动：快捷键“M”，与复制功能区别在于复制是多了一个对象，而移动只是改变了对象位置。

④修剪：快捷键“TR”，可以按照指定边界剪除多余部分。

⑤延伸：快捷键“EX”，用于把延伸对象精确延伸到目标边界上。

2、对象捕捉

用户绘图时无法靠鼠标和眼睛精准控制，所以我们需要利用cad的捕捉功能，例如对象捕捉属于透明命令（OS），就是在不妨碍其他操作的过程中，可以同时使用的命令。

绘制直线等其他图形时可以使用捕捉命令，在软件界面下方，右键单击对象捕捉，左键单击设置，弹出对话窗后可以一一进行设置需要的捕捉方式。

以上就是今天分享的内容啦，还有其他问题大家可以留言一起探讨呀~
