CAD非常易于使用绘图软件。许多用户愿意使用此软件绘图。但是，许多使用此软件的用户不知道如何使用此软件填充颜色。给图纸中部分封闭图形进行CAD填充颜色，这也是CAD入门学习中的基础之一。下面，和小编一起来了解一下吧！

打开浩辰CAD软件后，在命令行输入快捷命令：H（全称H：ATCH），按回车键确认，即可调出【图案填充和渐变色】对话框，将其切换至【图案填充】选项卡后，在其中找到并点击【颜色】后下拉框，在下拉菜单中点击【选择颜色】。如下图所示：

在跳出的【选择颜色】对话框中选择需要的颜色后点击【确定】按钮。如下图所示：

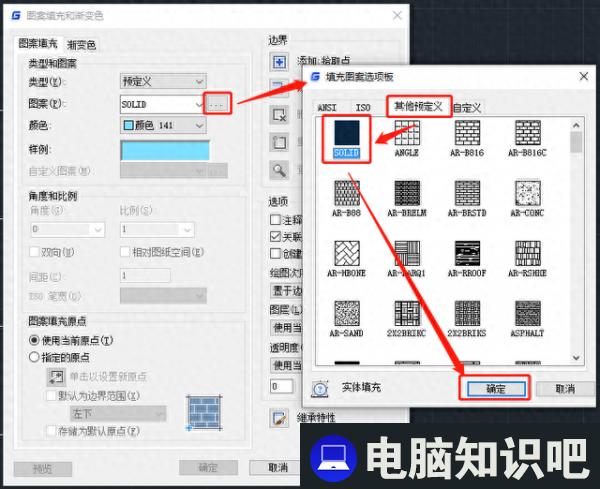

返回到【图案填充和渐变色】对话框后，点击图案后的【…】按钮，即可调出【填充图案选项板】，将其切换至【其他预定义】选项卡，选中【SOLID】后点击【确认】。如下图所示：

此时填充图案和颜色都已经设置完成，点击【添加：拾取点】后在图纸中拾取内部点，按回车键确认后，返回【图案填充和渐变色】对话框，最后点击【确定】即可。如下图所示：

相信通过本篇教程的详细介绍，大家也对CAD填充颜色有所了解了吧！更多相关CAD教程，继续关注我们，持续更新哦！
