草图大师做窗户技巧教程：

建模窗口

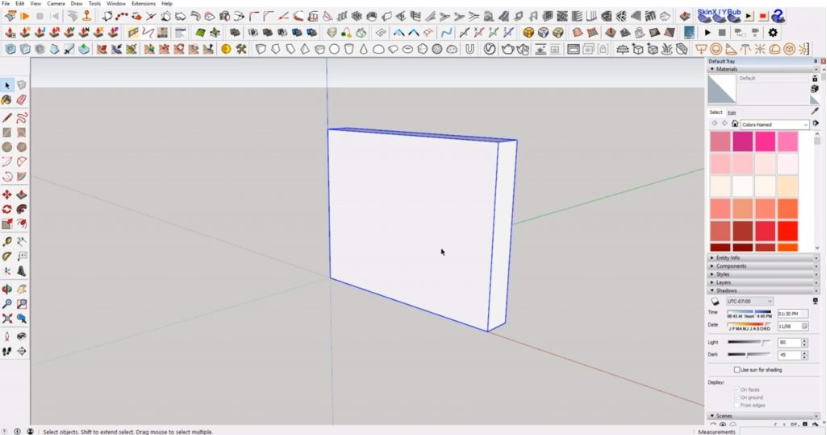

做墙.为了拥有窗户,您必须首先创建墙壁.使用矩形工具在地平面上绘制矩形.使用推/拉工具将其向上拉伸.双击墙以将其选中.右键单击并选择“创建组”.

绘制矩形.使用矩形工具为您的窗口绘制一个矩形,确保您位于墙壁的表面上.

复制.选择墙.右键单击并选择“创建组”.

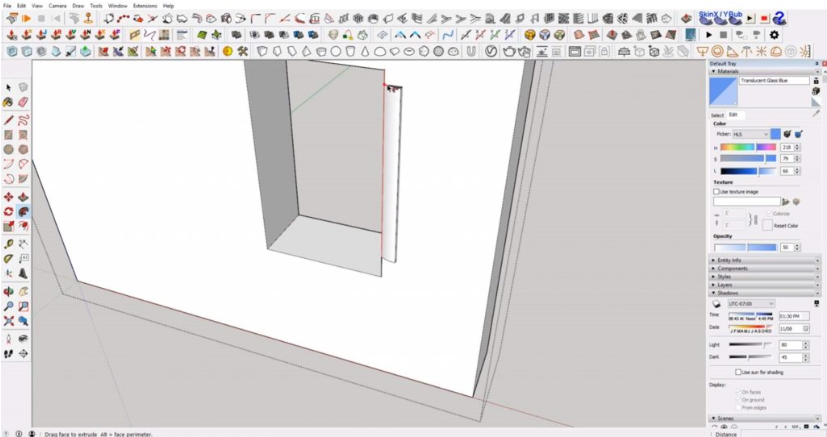

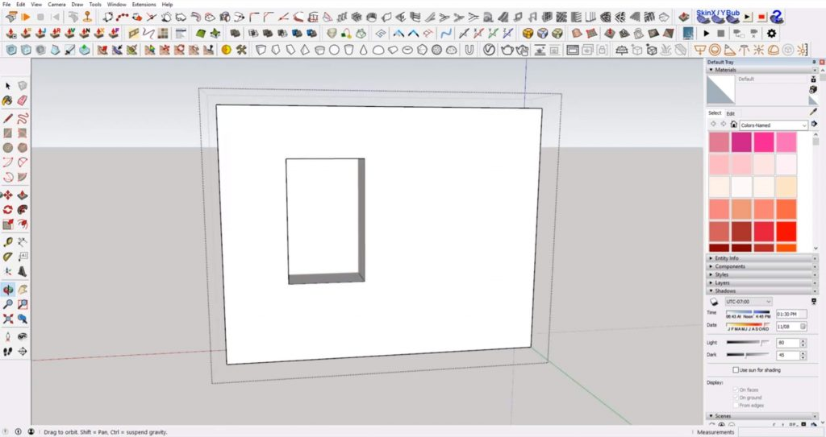

组. 在墙组中时,使用推/拉工具将窗户穿过墙.现在,您应该在墙壁的一侧上有一个孔,而在另一侧上有一个矩形.

制作组件. 在小组之外时,在刚创建的墙开口上绘制一个矩形.选择窗口.右键单击并选择“制作组”,然后选择该组,右键单击并选择“制作组件”.将组件命名为“窗口”,然后单击“输入”.

绘制中点.双击进入窗口组件.沿着窗口的中点画一条水平线.

偏移量基数.选择基础窗格.使用移动工具制作副本时,按“ ctrl”.沿绿色轴将副本移回.输入2”并点击“输入”.

擦除.使用橡皮擦工具擦除前窗格的下半部分.

推拉.使用推/拉工具将顶部和底部窗格向后挤压2英寸.

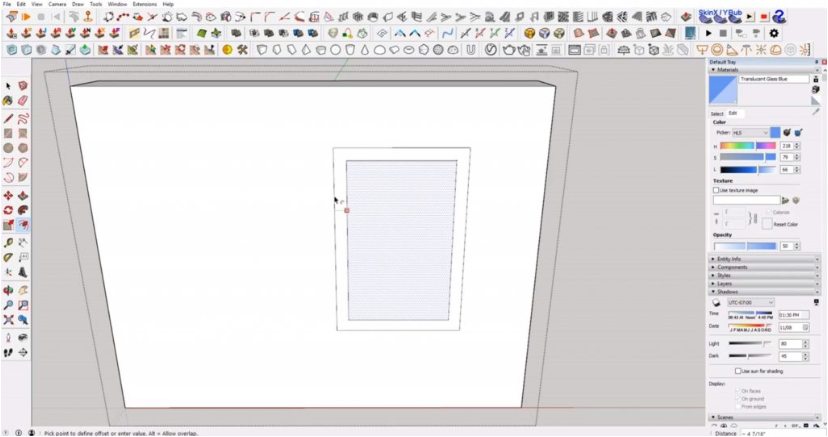

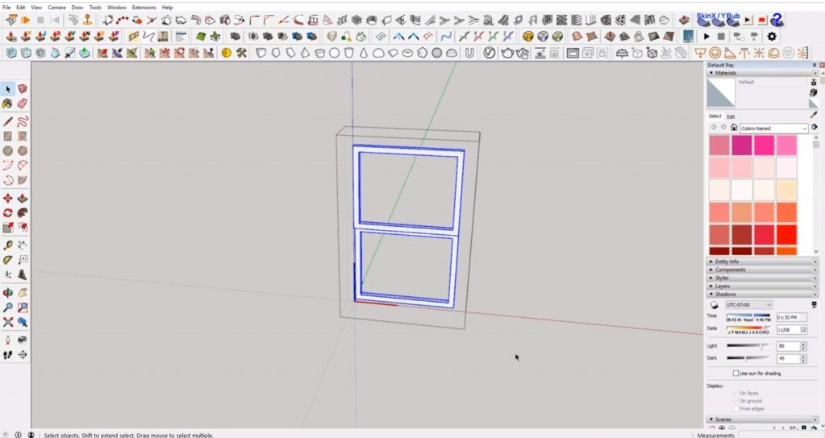

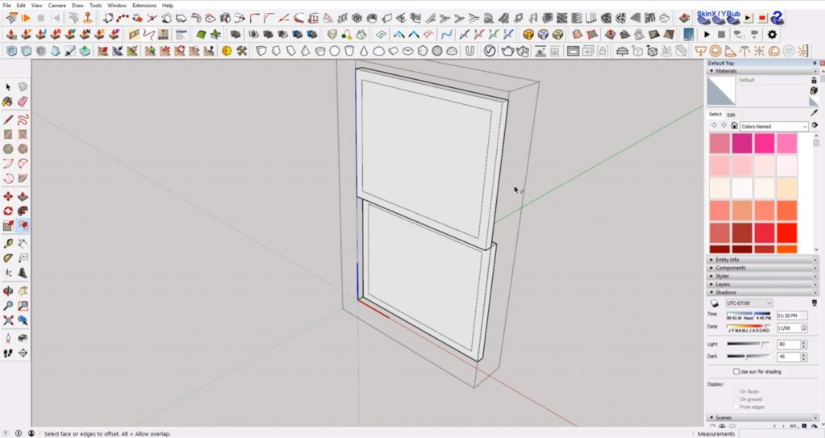

抵消.使用“偏移”工具将顶部和底部窗格向内偏移2英寸.

推拉.使用“推/拉”工具将内部正方形穿过.

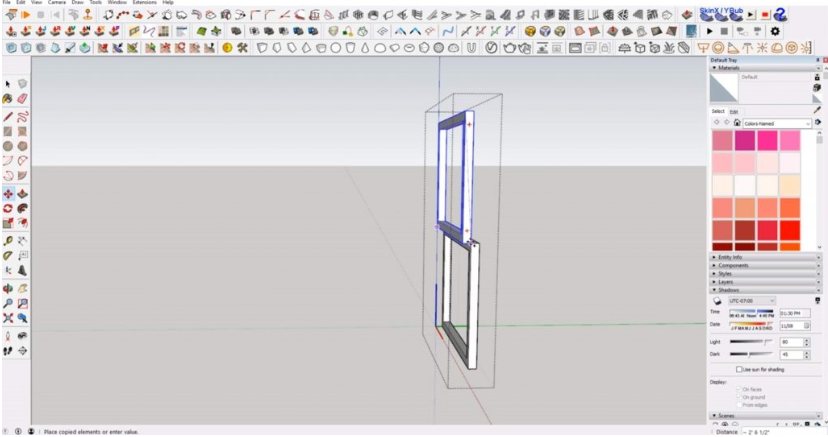

制作组件.现在,您已经有了Sketchup中的窗口窗格,现在您需要将它们分成组或组件.使用橡皮擦工具删除底部窗格.双击顶部窗格.右键单击并选择“创建组”.再次右键单击并选择“制作组件”.将组件命名为“窗扇”,然后单击“输入”.将“窗扇”组件复制到原始底部窗格所在的位置.

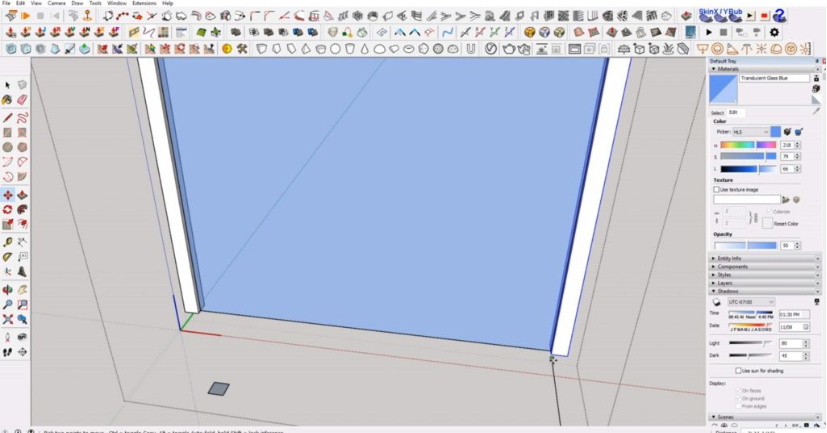

绘制玻璃窗格.双击进入顶部窗格组件.使用矩形工具从一个角到另一个角绘制一个平面.确保它与中点对齐.

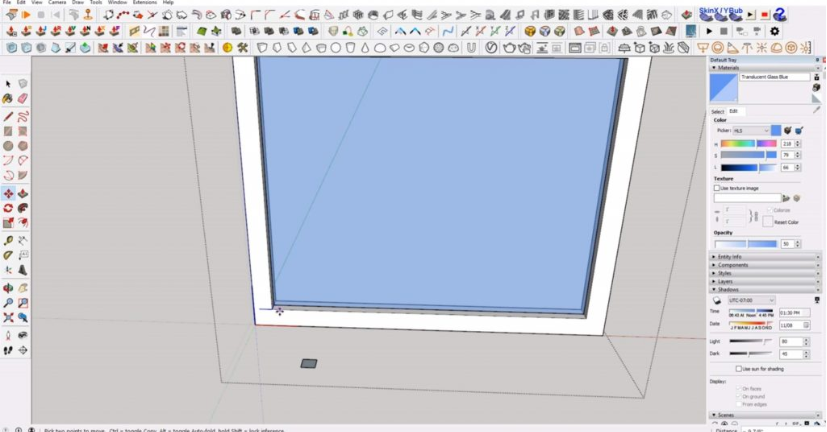

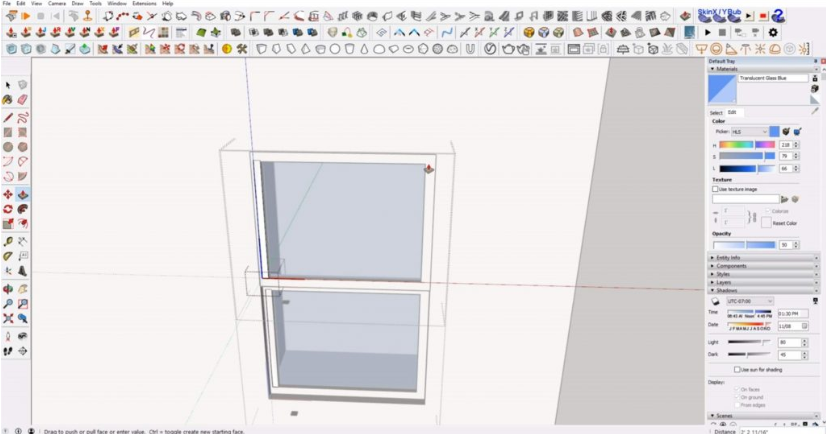

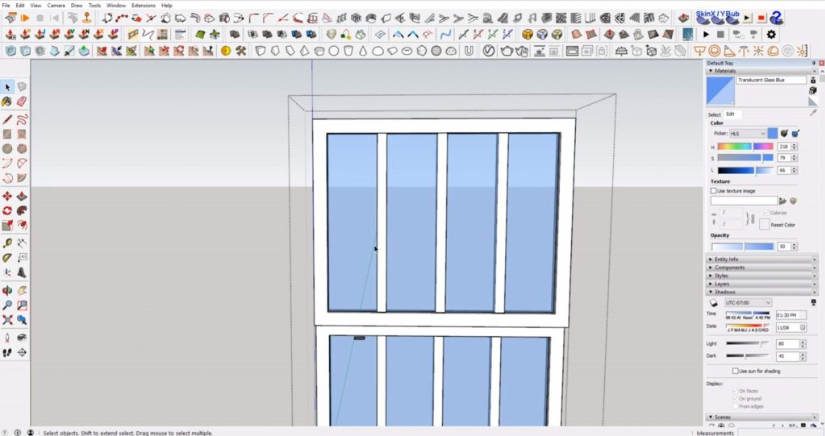

更改材料.在“默认托盘”的“材料”选项卡下,选择“玻璃和镜子”.选择一种玻璃材料,然后使用油漆桶工具为玻璃窗格上油漆.您始终可以转到“编辑”标签来更改玻璃的颜色和不透明度.

对蒙廷斯建模

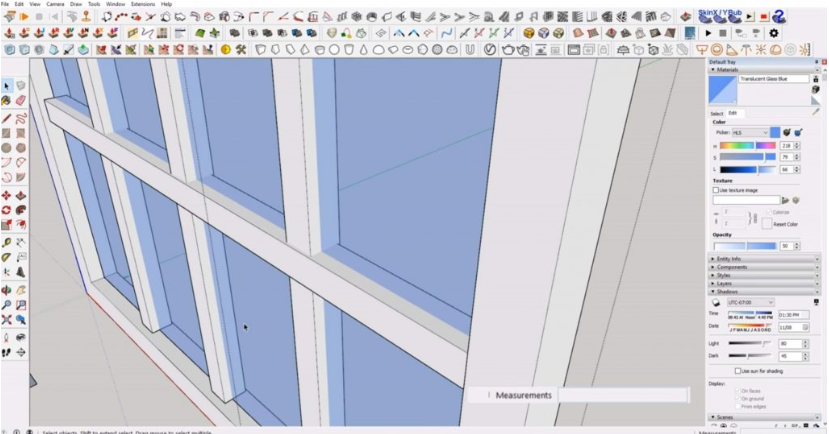

添加Muntins.使用矩形工具绘制一个正方形,其大小与您想要的月饼大小相同.右键单击并选择“创建组”.复制正方形并移动正方形,使其与窗玻璃的内边缘对齐.

制作组件.双击正方形.右键单击并选择“制作组件”.将组件命名为“ muntin”,然后单击“ enter”.

拉伸.双击“ muntin”组件,然后使用推/拉工具将正方形拉伸到窗玻璃的顶部.

复制Muntin.在窗玻璃的内侧边缘的相对侧上绘制一条水平线.现在隐藏其余的窗格.使用移动工具并按住“ ctrl”以复制副本.将副本移到窗玻璃的另一侧,使内边缘与绘制的线条对齐.

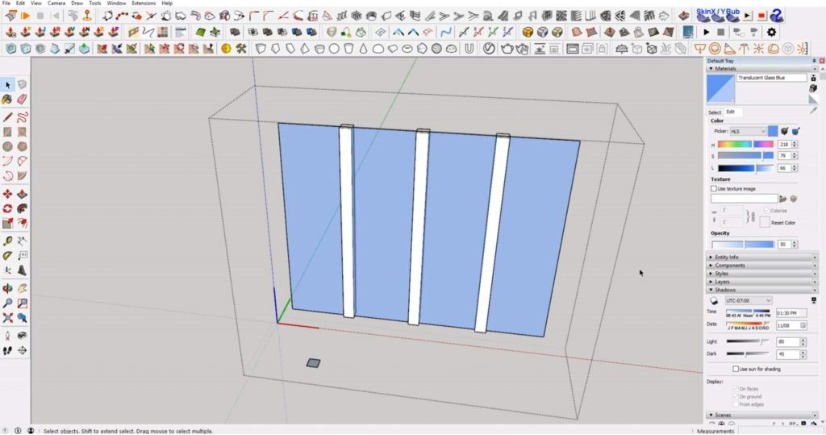

划分.键入“ / 4”并单击“ enter”以创建3个等距的马汀.删除窗口两边的两个马汀.

查看>隐藏几何.导航到“视图”,然后从下拉列表中选择“隐藏的几何图形”.右键单击窗口的隐藏几何,然后选择“取消隐藏”.

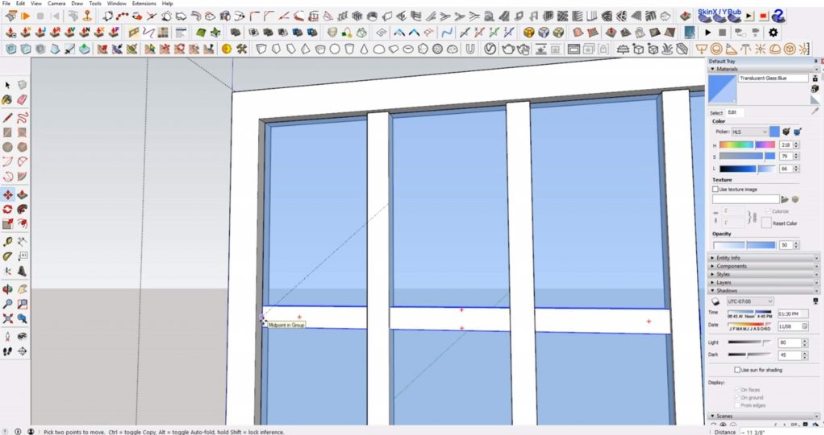

添加水平Muntin.选择一种烤饼.点击“ M”以打开移动工具.按住“ ctrl”进行复制,然后将其向下移动一点.

旋转.点击“ Q”以打开旋转工具并将副本旋转90度.

移动.移动马汀,使其与窗口的中点对齐.在绿色轴上移动马汀并按住“ shift”以锁定绿色轴.向前移动马汀,使其与垂直马汀的正面对齐.

规模.使用缩放工具来扩展平底锅,使其与窗口的两侧对齐.

撞出来.选择水平muntin,然后使用移动工具将其沿绿色轴向前移动.按住“ shift”以锁定到轴.输入1/8”并点击“输入”.您也可以使用缩放工具将其在另一侧突出.

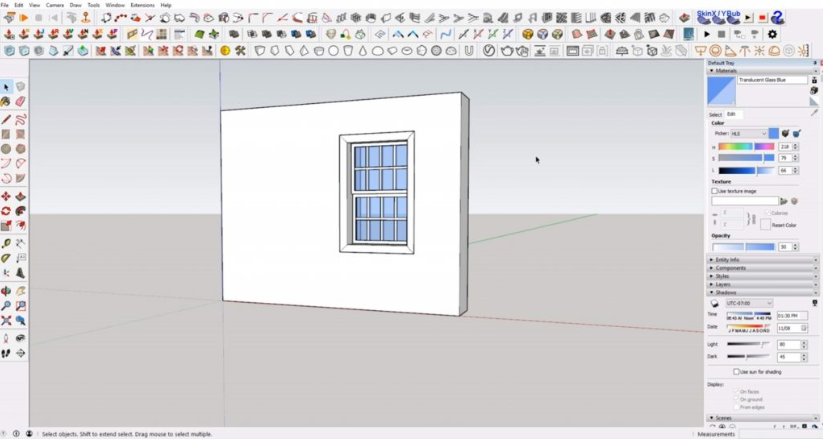

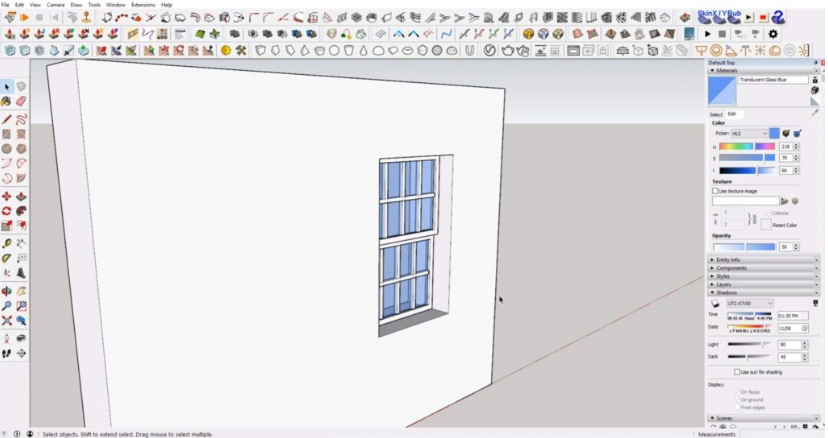

确保删除任何多余的线条和形状.现在您已经完成了一个窗口！如果需要,您可以添加更多细节以使其看起来更逼真.

在Sketchup中向Windows添加详细信息

退后 使用移动工具将窗口略微缩回切口中.

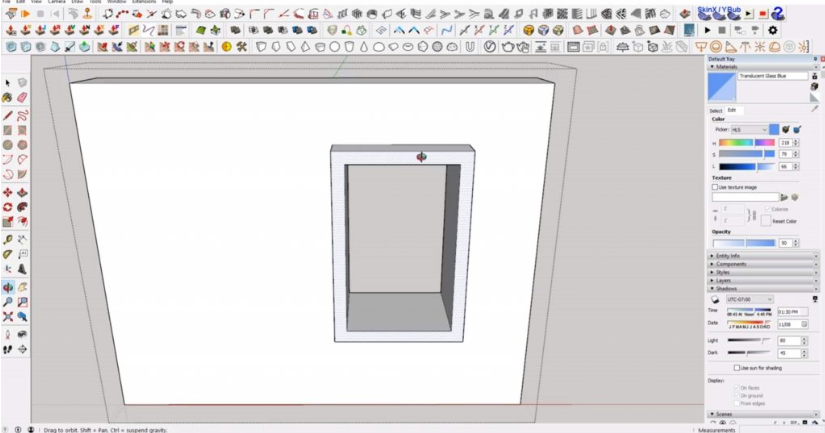

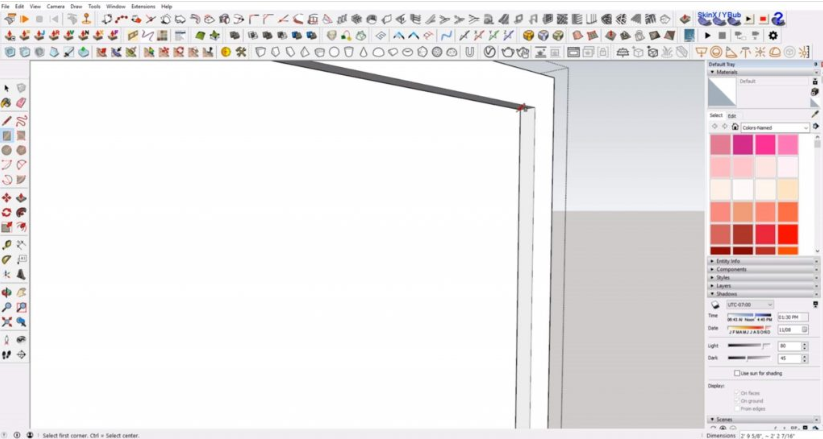

添加修剪.画一条线以封闭开口.使用偏移工具使修剪稍微向外偏移.使用推/拉工具将装饰物挤出.

如果要添加具有唯一轮廓的修剪,请绘制轮廓形状,使其与窗口切口的边缘对齐.选择“跟随我”工具,然后单击您的个人资料.按住鼠标左键并沿着窗口切口的边缘拖动形状.

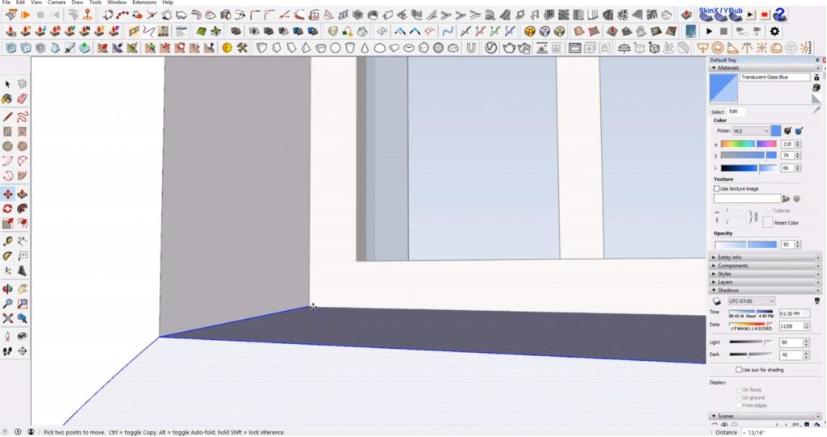

添加坡度.需要考虑的重要一件事是,窗台的前缘应稍微向下倾斜,以使雨水流下.选择底部装饰工作,然后使用移动工具使窗台稍微倾斜.您可能必须向上移动窗台,使其再次与窗户对齐.
