CAD是计算机辅助设计软件，主要用在制造业、工程设计、电气和电子电路等方面。因此，无论你是想从事机械、建筑还是设计，都应该会熟练使用CAD软件。电脑技术吧是线上学习设计的首选平台，这里有“AutoCAD完全自学宝典（基础-平面-三维-建模-案例）”等专业教程，可以帮助想学CAD的小伙伴快速入门并精通这个软件。不仅如此，电脑技术吧网还提供了很多专业的CAD教程课程，包含软件使用，机械制图，建筑绘图，室内设计等内容。

CAD三视图绘制的教程

1、一般来说：视图有六个面，分别是：主视图（前视图），左视图，俯视图，右视图，仰视图，后视图。

2、三视图一般指：主视图、左视图、俯视图，主视图处于二象限，左视图处于一象限，俯视图位于三象限

3、三视图的投影规则是：主视、俯视：长对正，主视、左视：高平齐。左视、俯视：宽相等

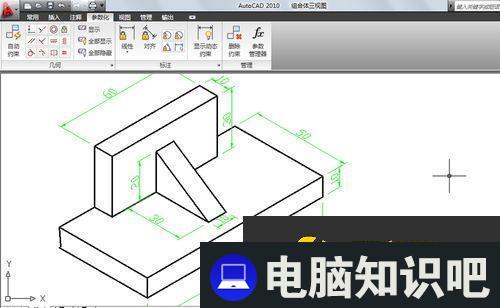

4、接下来我们画一个组合体的三视图

5、首先画主视图。图层选择粗实线，画底板的主视图。接着画后面竖着的那个板的主视图，最后是加强筋

6、然后画俯视图。因为主视图、俯视图：长对正。所以从主视图摄取一点画出底板的俯视图。

7、接着画后面竖板的俯视图。

8、然后画加强筋的俯视图。注意观察我的截图。

9、最后画左视图。我们分析下左视图看到的部分如下图所示：

10、因为主视图、左视图：高平齐。所以底板绘制如下

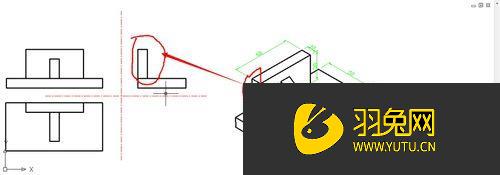

11、最后绘制竖版和加强筋的左视图

12、选择细实线标注尺寸。大功告成！

“CAD三视图绘制的教程”就分享到这里了，
