导入IGS文件时的问题：

最近一段时间，画了一些曲面图形，有些是在导入IGS曲线文件上画的。可是当导入IGS文件时，会出现两种状况：1.曲线显示不完整；2.不显示曲线。这该如何是好？其实非常简单，1分钟就可以设置好。

这是一个导入的IGS格式曲线文件，

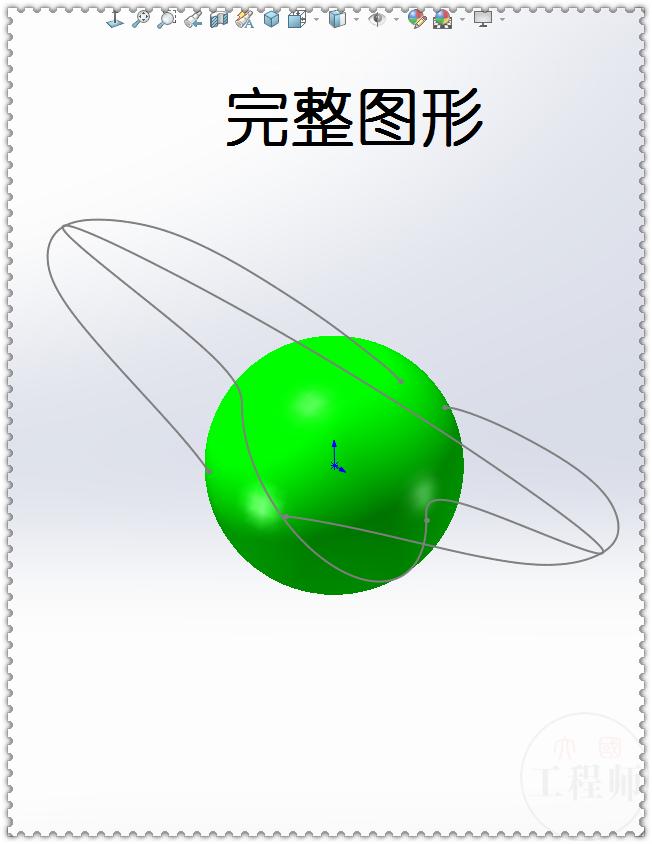

曲线完整显示时的图形：

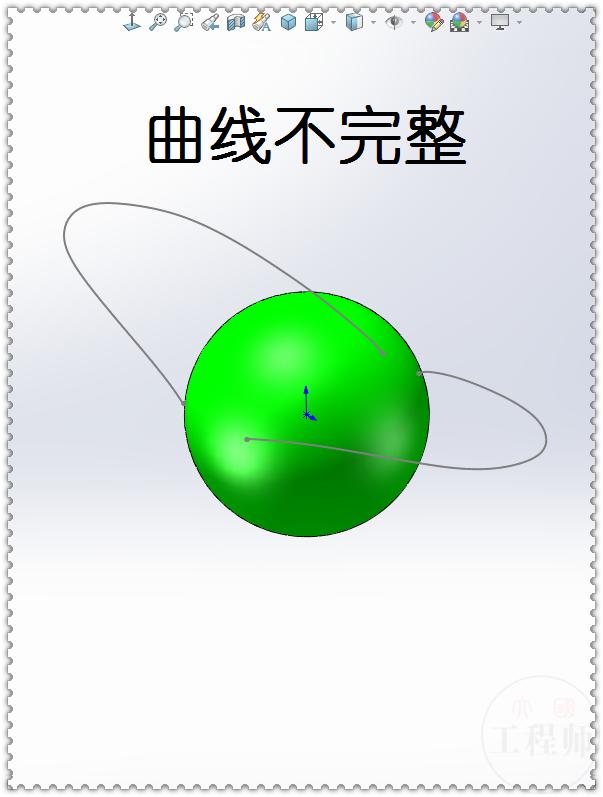

问题一：

曲线不完整，只显示两根曲线。

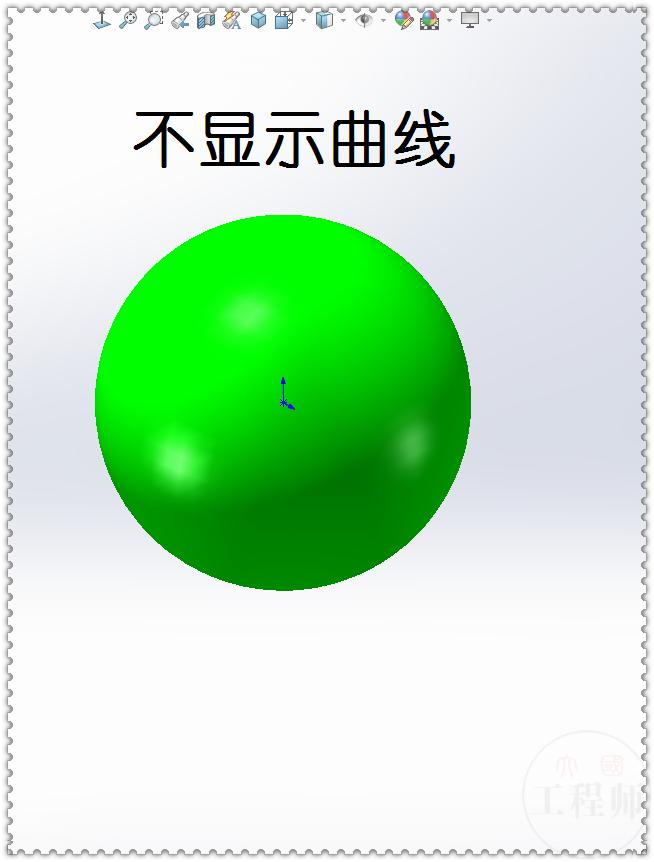

问题二：

完全不显示曲线。

设置方法

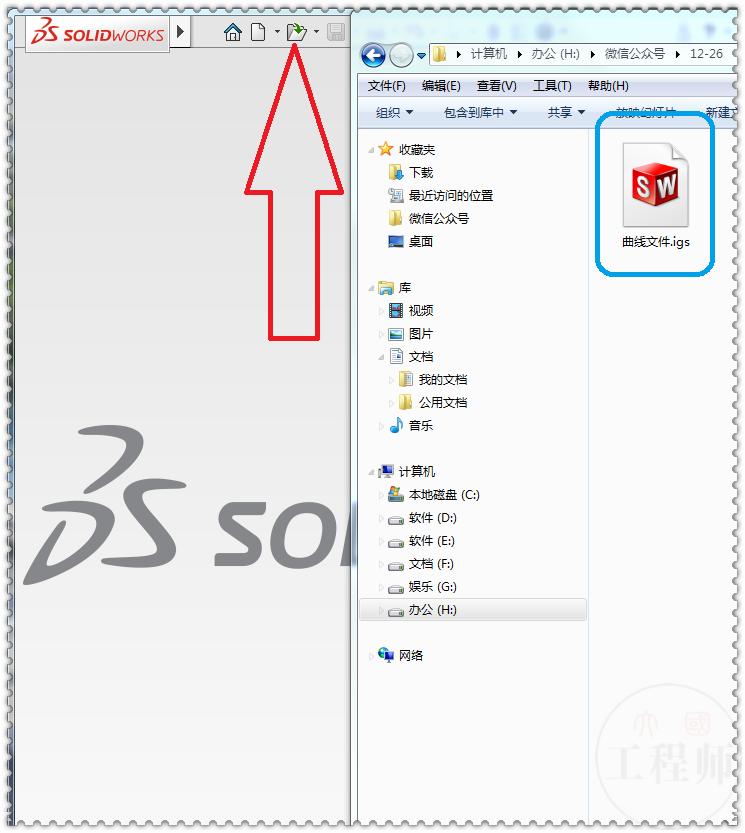

1.不要用双击打开文件，首先启动软件——点：【打开】 。

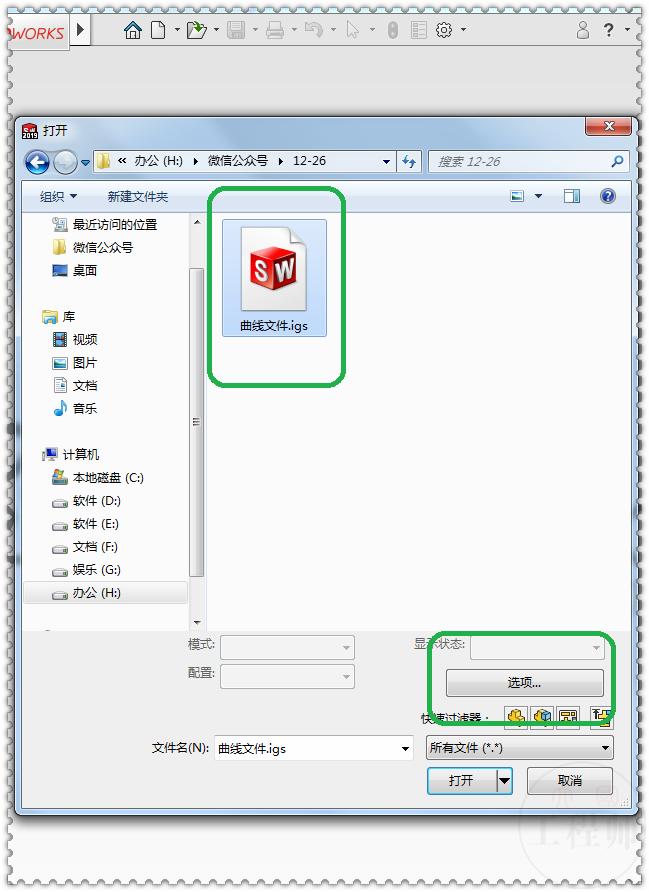

2.在【打开对话框】内单击选中文件，再点击右下方的【选项】。

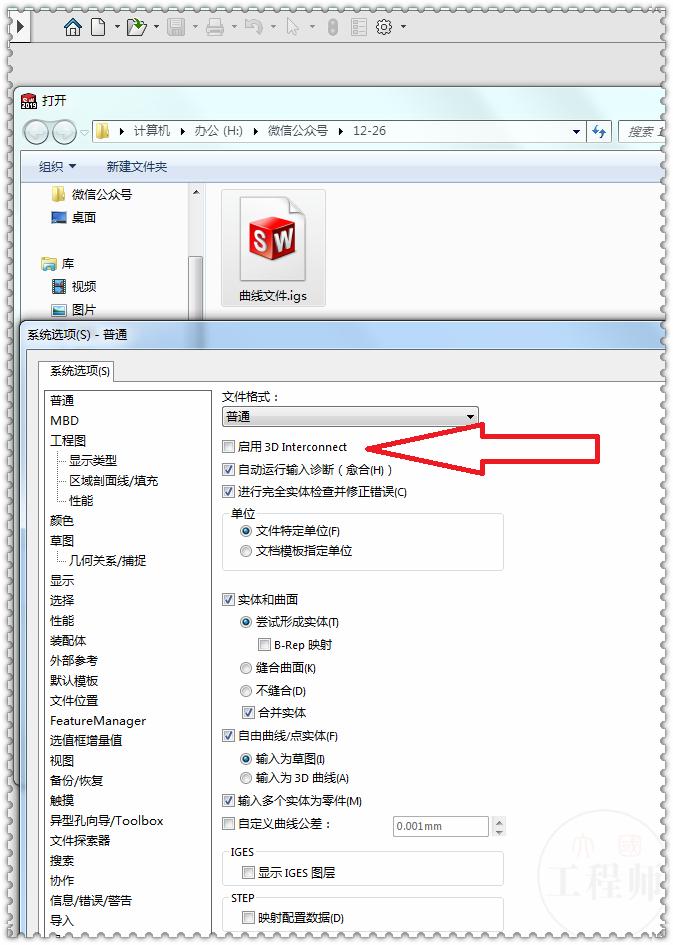

3.文件格式：普通——勾选：启用3D Interconnect 。

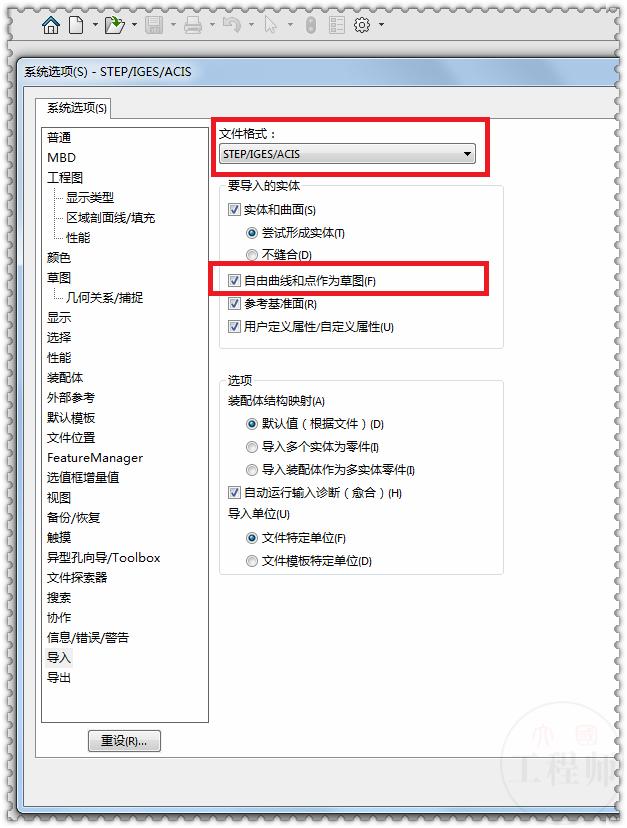

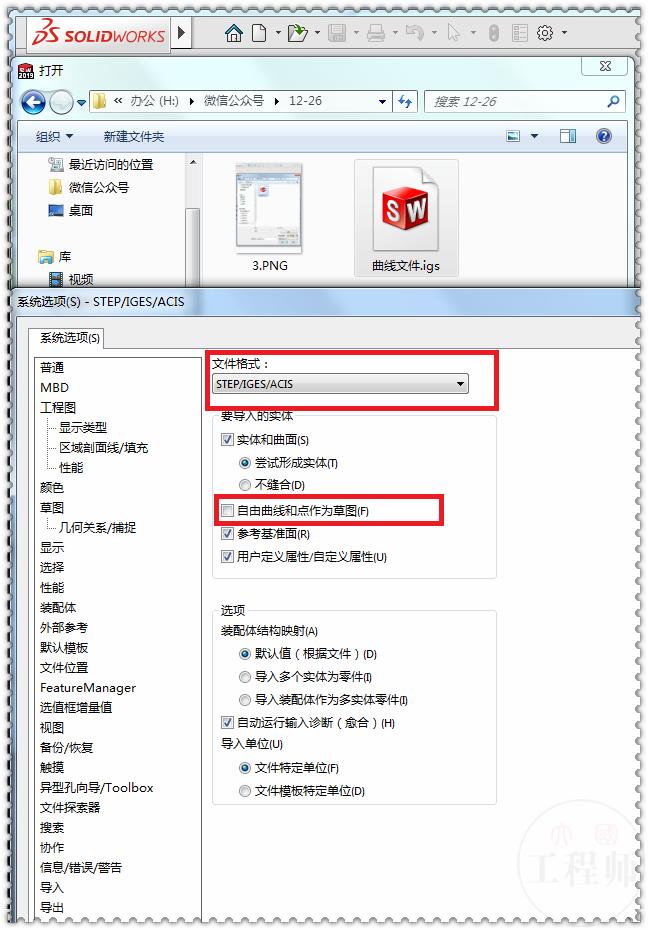

4.文件格式：STEP/IGS/ACIS——勾选：自由曲线和点作为草图。

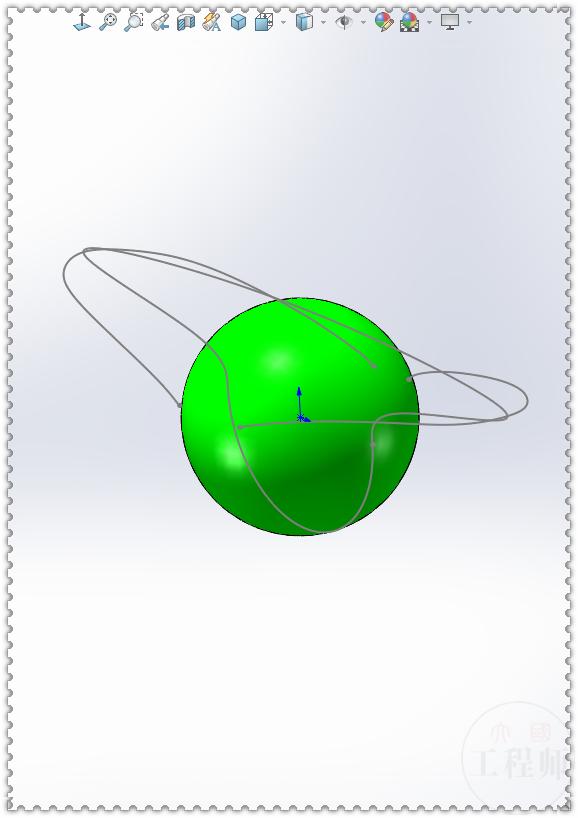

5.重新打开IGS文件后，曲线正常显示。

设置方法二

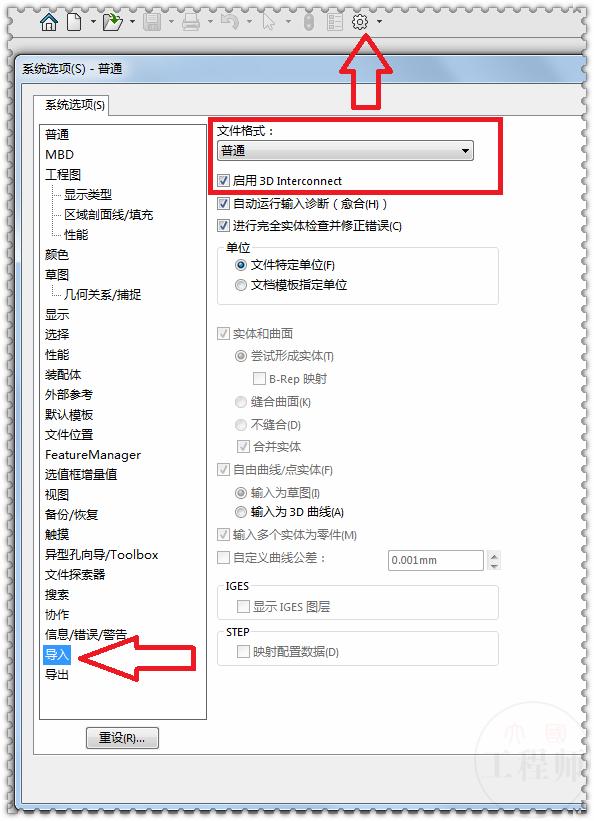

1.不用【打开对话框】，启动软件后点击顶部的【选项】——【导入】也可以进行设置。

2.完成。

问题一：曲线不完整

是因为没有勾选：启用3D Interconnect 。

问题二：不显示曲线

是因为虽然勾选：启用3D Interconnect ；却没有勾选：自由曲线和点作为草图。
