CAD也疯狂

在日常工作中，想快速作图，通常离不开以下三种方法。

方法一：创建图块

创建块是绘图中最常用的功能之一，一般情况下我们会预先加载图块，并且在画图时会多次使用到它，这样可以大大的提高图形的一致性，并且节省时间。

方法二：尽量获取更多的画图空间

常用“ctrl 0”命令进行隐藏所有工具菜单只留操作界面，再次“ctrl 0”即可显示所有工具。

方法三：动态输入

首先是“自动完成输入”的命令。它让AutoCAD来自动猜测你下一步的打算。更妙的是，它可以猜测你要选择的对象，或者你要输入的命令。

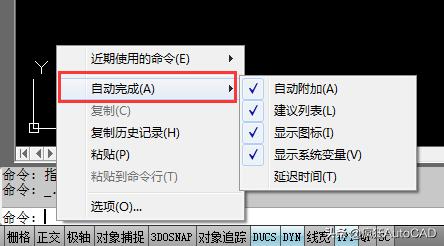

自动完成输入

第二个就是敲打“回车键”可以重复你所执行的最后一个命令，这个相信大家都知道。这也是一种节省时间的方法。

今天着重讲一下创建图块的方法，最快只要2秒。

方法一：命令BLOCK(快捷键B)，内部块。

这个也是我们使用最多的方法。只要选择对象，执行创建图块的命令：BLOCK(快捷键B)，设置相关参数，确定，就可以了。

1、选择对象，执行创建图块的命令：BLOCK(快捷键B)。填写块名称，根据需要也可以先执行创建图块的命令再选择对象。

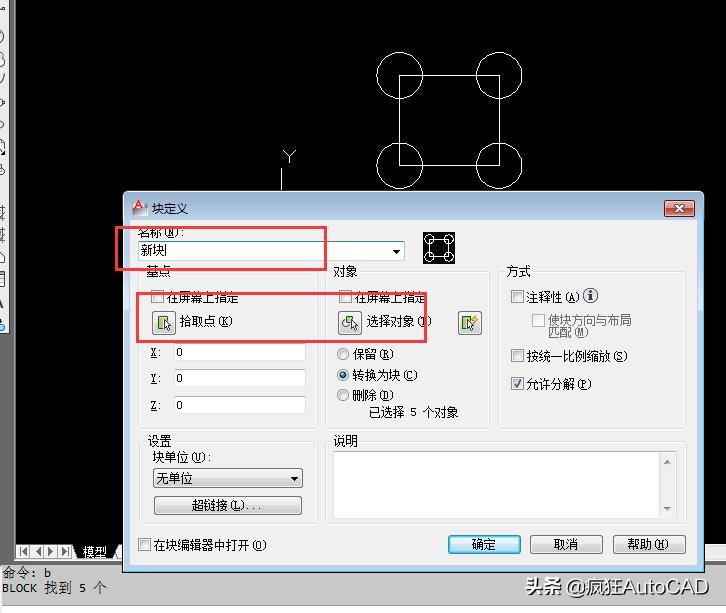

选择对象，执行创建图块的命令：BLOCK(快捷键B)

2、确认即可。

有的朋友步骤没有错，但是创建的块依然有各种问题，这个留在最后讲。

方法二：快捷键ctrl shift c，ctrl shift v

这个也是最快的方法，最快只要2秒。

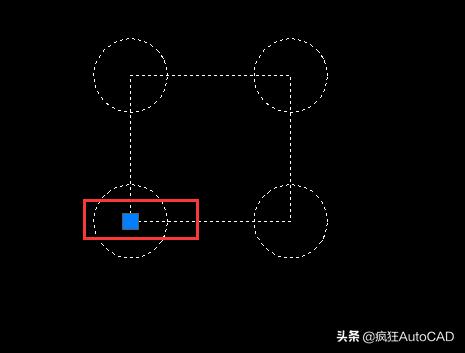

1、首先选中你需要制作块的图形，按住ctrl shift c,再选择基准点（端点），便复制成功好你需要制作块的图形。

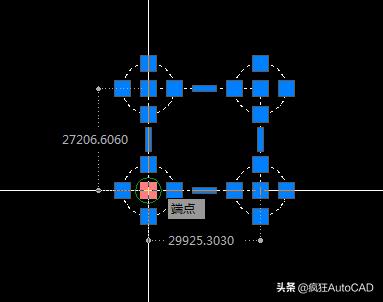

按住ctrl shift c,再选择基准点（端点）

2、按住ctrl shift v,黏贴你已做好快的图形，点击鼠标，图形便会以基准点进行黏贴 ，块便制作完成。

图形会以基准点进行黏贴

方法三：快捷键w，外部块。

这个方法我们使用的比较少，此时是将块定义为外部块，永久保存，方便以后调用。平时可以将一些常用的图形创建为外部块，例如一些家具，说白了就是相当于另存为，把图纸中的块另存为。

和方法一类似，只要选择对象，执行创建图块的命令：W，设置相关参数，确定，就可以了。

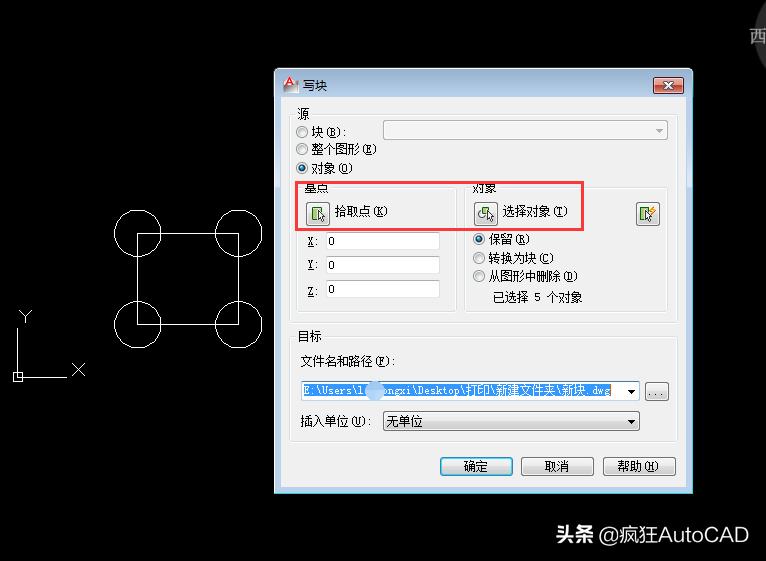

只要选择对象，执行创建图块的命令：W，设置相关参数

注意：这里要填写文件名称和选择保存路径。

最后，输入【I】打卡【插入块】对话框，可以插入内部块，单击【浏览】按钮，可以找到你保存外部块的路径，插入外部块。

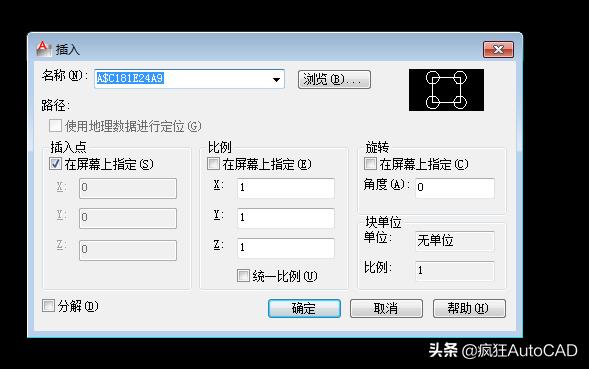

输入【I】打卡【插入块】对话框，可以插入内部块

有的朋友步骤没有错，但是创建的块依然有各种问题，下面对于一些常见的问题进行讲解。

问题1：为什么图块创建后插入时图形离得很远甚至看不到图块？

出现这种问题的原因很简单，就是在定义图块时忘了指定基点了。

创建图块对话框中基点的默认坐标是坐标原点，如果图块中的图形就在原点处或附近还好，如果图形离原点很远，插入时图块中的图形可能会跑到视图外去，双击鼠标中键即可。

问题2：创建图块后，图形消失了？

选择图形创建图块后，选择的图形就消失了，原因：定义图块时没注意将对象的处理方式设置成了删除。

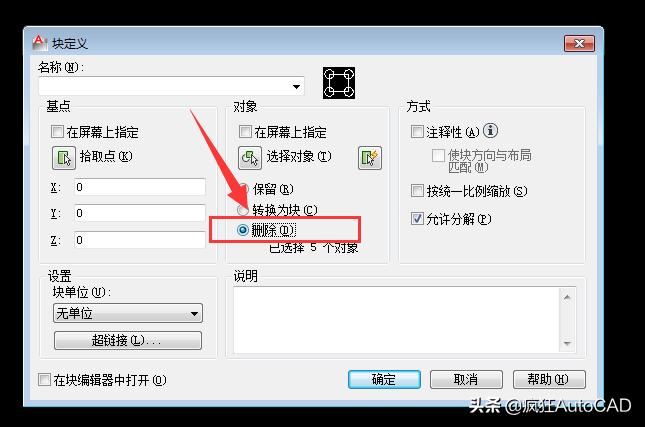

如图

对象有三种处理方式：保留、转换为块、删除。默认是转换为块，也就是选中的图形也会变成块；保留就是图形保持原状，仍是独立的图形；删除就是将选中的图形删除。

解决方法：定义图块时将对象的处理方式设置成转换为块或者保留即可。

问题3：为什么创建的图块无法分解？

原因很简单，那就是你不小心在创建图块的时候取消勾选了“允许分解”。

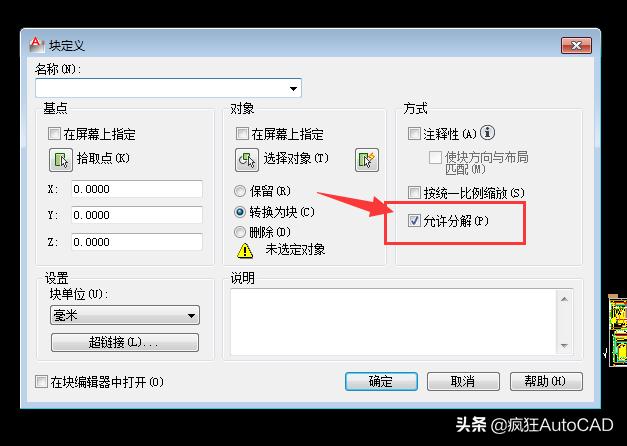

勾选“允许分解”。

解决方法：双击进入块编辑器后，不选择任何图形，在特性面板（CTRL 1）中重新设置成允许分解即可。

好了，本期的技巧就分享到这了，好东西记得要和大家一起分享哦！希望关键时刻能帮到大家。如果你有其它更好的方法和技巧，欢迎留言、转发和大家一起分享哦，谢谢关注！
