一、电容在电路中具有隔直流通交流、阻低频通高频等特性，广泛应用在耦合、旁路、滤波、调谐、能量转换与控制回路等电路。

1．隔直流：作用是阻止直流通过而让交流通过。

2．退耦：并接于放大电路的电源正负极之间，防止由电源内阻形成的正反馈而引起的寄生振荡。

3．耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路。

4．滤波：一般接在直流电压的正负极之间，以滤除直流电源中的交流成分，使直流电平滑。

5．温度补偿：针对其它组件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。

6．计时：电容器与电阻器配合使用，确定电路的时间常数。

7．调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机。

8．整流：在预定的时间开或者关半闭导体开关组件。

9．储能：储存电能，用于必须要的时候释放。例如相机闪光灯，加热设备等等。

二、电容的单位电容的基本单位是：F （法），此外还有μF（微法）、pF（皮法），另外还有一个用的比较少的单位，那就是：nF（纳法），由于电容 F 的容量非常大，所以我们看到的一般都是μF、nF、pF的单位，而不是F的单位。他们之间的具体换算如下：1F＝1000000μF1μF=1000nF=1000000pF

三、电容的分类和作用

按结构可分为：固定电容，可变电容，微调电容。

按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。

按极性分为：有极性电容和无极性电容。 我们最常见到的就是电解电容。

电容的耐压 单位：V（伏特）

普通无极性电容的标称耐压值有：63V、100V、160V、250V、400V、600V、1000V等，有极性电容的耐压值相对要比无极性电容的耐压要低，一般的标称耐压值有：4V 6.3V、10V、16V、25V、35V、50V、63V、80V、100V、220V、400V等。

四、电容的种类

材料上可以分为：CBB电容（聚乙烯），涤纶电容、瓷片电容、云母电容、独石电容、电解电容、钽电容等。

五、电容的型号命名：

1） 各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C。第二部分：用字母表示材料。第三部分：用数字表示分类。第四部分：用数字表示序号。

2） 电容的标志方法：（1） 直标法：用字母和数字把型号、规格直接标在外壳上。（2） 文字符号法：用数字、文字符号有规律的组合来表示容量。文字符号表示其电容量的单位：P、N、u、m、F等。和电阻的表示方法相同。标称允许偏差也和电阻的表示方法相同。小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.25pF，D——±0.5pF，F——±1pF。（3） 色标法：和电阻的表示方法相同，单位一般为pF。小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：颜色： 黑 棕 红 橙 黄 绿 蓝 紫 灰耐压： 4V 6.3V 10V 16V 25V 32V 40V 50V 63V

3） 安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及有身安全。

安规电容安全等级，应用中允许的峰值脉冲电压，过电压等级（IEC664）

X1 >2.5KV ≤4.0KV 　Ⅲ

X2 ≤2.5KV 　Ⅱ

X3 ≤1.2KV --

安规电容的等级制 绝缘类型 额定电压范围

Y1 双重绝缘或加强绝缘 ≥250V

Y2 基本绝缘或附加绝缘 ≥150≤250V

Y3 基本绝缘或附加绝缘 ≥150≤250V

Y4 基本绝缘或附加绝缘 <250V

Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压的作用下,流过它的漏电流的大小和对系统EMC性能影响的目的.GJB151规定Y电容的容量应不大于0.1F.Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安规电容的参数选择.六、 电容的主要特性参数：（1） 容量与误差：实际电容量和标称电容量允许的最大偏差范围。一般分为3级：I级±5%，II级±10%，III级±20%。在有些情况下，还有0级，误差为±20%。精密电容器的允许误差较小，而电解电容器的误差较大，它们采用不同的误差等级。

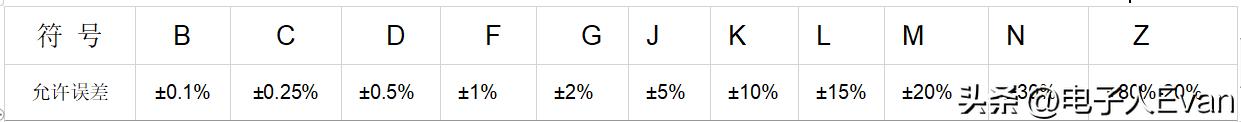

常用的电容器其精度等级和电阻器的表示方法相同。用字母表示：

（2） 额定工作电压：电容器在电路中能够长期稳定、可靠工作，所承受的最大直流电压，又称耐压。对于结构、介质、容量相同的器件，耐压越高，体积越大。

（3） 温度系数：在一定温度范围内，温度每变化1℃，电容量的相对变化值。温度系数越小越好。

（4） 绝缘电阻：用来表明漏电大小的。一般小容量的电容，绝缘电阻很大，在几百兆欧姆或几千兆欧姆。电解电容的绝缘电阻一般较小。相对而言，绝缘电阻越大越好，漏电也小。

（5） 损耗：在电场的作用下，电容器在单位时间内发热而消耗的能量。这些损耗主要来自介质损耗和金属损耗。通常用损耗角正切值来表示。

（6） 频率特性：电容器的电参数随电场频率而变化的性质。在高频条件下工作的电容器，由于介电常数在高频时比低频时小，电容量也相应减小。损耗也随频率的升高而增加。另外，在高频工作时，电容器的分布参数，如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等，都会影响电容器的性能。所有这些，使得电容器的使用频率受到限制。不同品种的电容器，最高使用频率不同。小型云母电容器在250MHZ以内；圆片型瓷介电容器为300MHZ；圆管型瓷介电容器为200MHZ；圆盘型瓷介可达3000MHZ；小型纸介电容器为80MHZ；中型纸介电容器只有8MHZ。
