M.2转接大法：M.2固态硬盘新玩法

admin2023-12-28【电脑技术】浏览：204

昨晚锤子同学找到我拿走了一块M.2接口的固态硬盘，今早给我发来了让我震惊的图。

因为他的老电脑并没有M.2的接口，他利用手中的物料居然把这块固态硬盘。硬核改装成了sata接口。锤子同学并不是一个精通电脑的人，而是一家科技公司的植保无人机飞手。对于他这一顿操作，我确实感到十分震惊。我实在没有想到一个晚上，锤子同学到底对这块固态硬盘做了什么。

实际上M.2固态硬盘目前有三种，一种是Mkey接口，一种是Bkey接口，还有一种就是两种接口都兼容的，例如锤子同学现在用的这种。Bkey呢是走sata通道或者pcie 2x进行数据传输。Mkey一般走pcie 4x进行数据传输。只有Bkey可以这样硬核操作哦。

固态硬盘两种常见接口

据锤子同学说，接起来其实很简单，以至于他还想在这个洞洞板上给这块固态硬盘加上信仰跑马灯~话不多说我们来看看原理图。

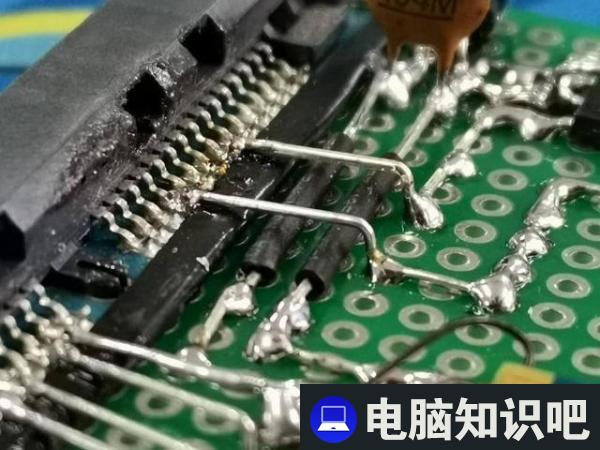

根据原理图我们不难发现，实际上不需要把所有的数据脚全部都飞线只需要4根数据线，35脚、37脚、29脚、31脚。还有3.3V供电以及GND接地线。而且据说有的Bkey固态是可以通过飞线硬生生改装成usb3.0接口的。我没有证实过。我们来欣赏一下锤子同学的改装成果

这不拘一格的焊工，深刻地印证了那句话，不管黑猫白猫，能抓老鼠就是好猫。

居然能轻轻松松的把系统装完，还能跑个分。

我们看到跑分收到了比较大影响，我想问题应该出在信号线上，固态硬盘的信号里有很多高频信号，受到干扰会影响稳定，我已经建议他把4根信号线等长处理，截取到一样的长度，并且注意做一下屏蔽。锤子同学说，科技改变生活，他们是一家科技公司，这操作是日常操作，但是我奉劝大家，不到万不得已，还是买块转接卡来用用。

因为，一顿操作猛如虎，最后只值十元包邮（手动滑稽）~
