CAD是一款专业的绘图软件，多用于建筑、机械等产品构造以及电子产品结构设计。在用 cad软件绘制图纸的时候，经常会画出各种线型，有时画完了线型，觉得不合适还要修改线型，有时改完了线型软件却不显示变化，遇到这样的问题该怎么办呢？下面就来给大家分享一个如何解决CAD改了线型不显示变化的教程，希望可以对你有所帮助。更多CAD软件的使用教程就在电脑技术吧网哦，非常适合想自学CAD软件的小伙伴。

解决CAD改了线型不显示变化的教程：

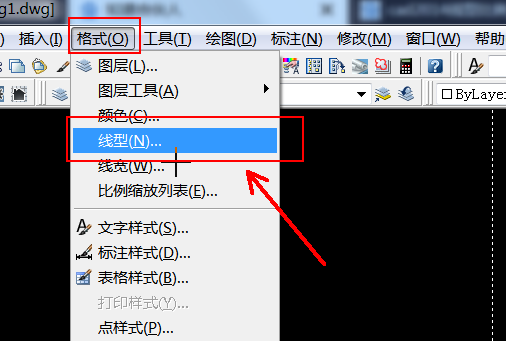

1.首先，打开CAD，在工具栏选择【格式】——【线型】，（如下图红色圈出部分所示）。

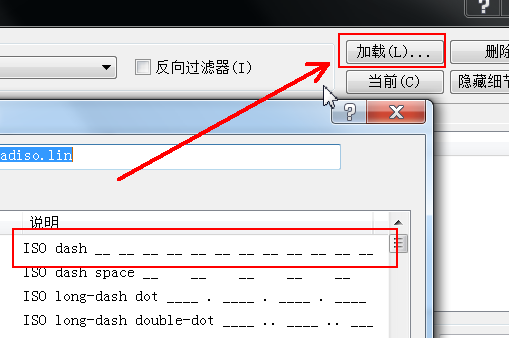

2.在线型管理器中单击【加载】选择一种虚线类型，然后单击确定关闭加载窗口，（如下图红色圈出部分所示）。

3.选择了线型之后在管理器右下角设置比列对象，【全局比例因子】设置为1，【当前对象缩放比例】就根据自己需要的数值来设定就可以了，设置完成之后单击【确定】关闭窗口，（如下图红色圈出部分所示）。

4.返到绘图窗口之后观察选中目标，然后滚动鼠标放大目标就可以看到目标已经变成了虚线，（如下图红色圈出部分所示）。

5.如果发现目标线段还是实线或者是间隔太小的话选中目标，然后单击右键选择【特性】，（如下图红色圈出部分所示）。

6.在特性窗口中把线型更改为任意虚线线型，然后再调整线型比列，比例数值越大间隔就越大，（如下图红色圈出部分所示）。

以上就是cad改了线型不显示变化的办法就讲解完了，在cad制图里线型用的特别多，学会了如何设置cad线型在以后的使用中还是很有用的，大家遇到需要修改线型的问题时，就不用去请教别人了，自己就能解决。
