CAD的尺寸约束命令使用教程

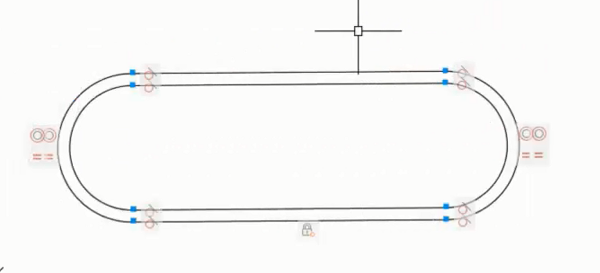

1、在CAD中打开如图所示的平键

2、点击菜单栏中【参数化】选项卡，在【标注】选项板中选择“半径”按钮，然后选取小圆弧标注尺寸，并修改尺寸为2.5，按回车键确认，命令栏输入操作如下

执行相同的操作命令，为大圆弧添加半径尺寸为3，得到下图

3、点击菜单栏中【参数化】选项卡，在【标注】选项板中选择“线性”按钮，标注圆头平键的长度尺寸并将其尺寸修改为32，按回车键确认，命令栏输入操作如下

4、最后结果如图所示

练习：绘制如图所示的泵轴
