SolIDWorks绘制圆角的教程

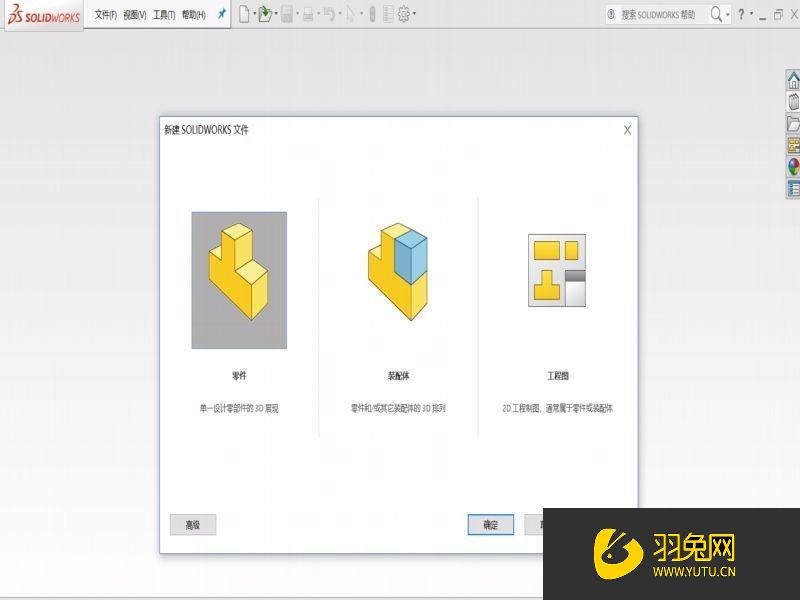

打开Solidworks软件，选择文件选项，选择新建。

选择零件选型，选择确定。

新建草图，绘制一个长宽为20mm的正方形。

选择插入选项中的凸台拉伸命令，设定给定深度为10mm,选择绿色的对号符号。

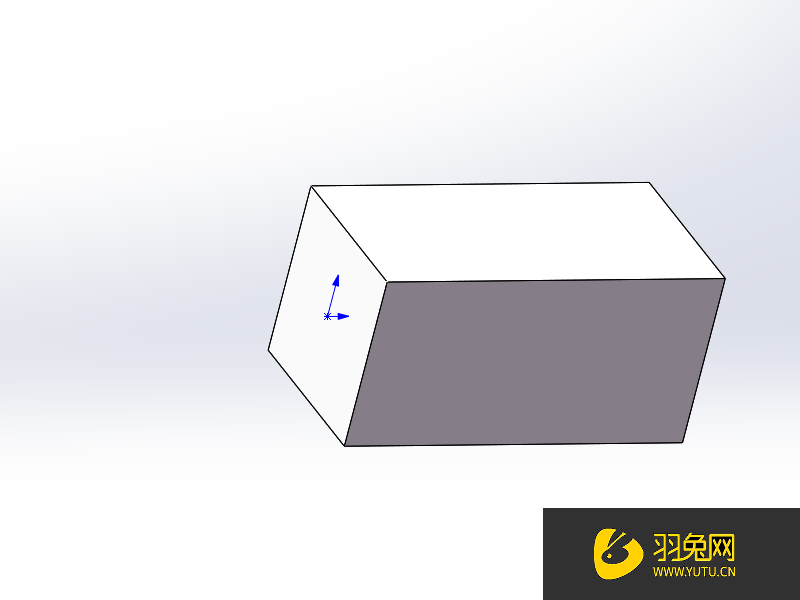

经过凸台拉伸命令后得到一个长方体，如图所示。

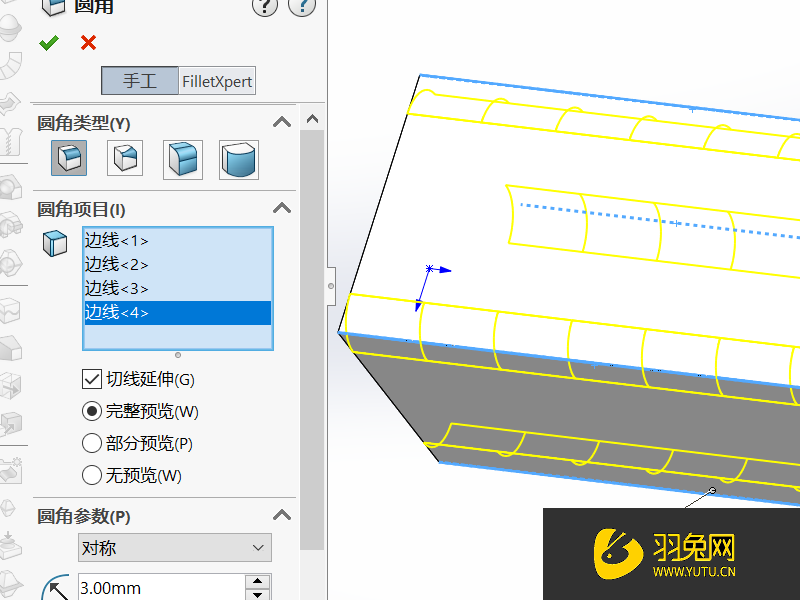

选择插入-特征-圆角命令，一般选择手工，圆角类型有四个选项，分为恒定大小圆角，变量大小圆角、面圆角、完全圆角，下面我们以恒定大小圆角为例向大家介绍，圆角项目选择需要变成圆角的边线，调整好圆角参数，最后点击绿色的小对号，最终完成对长方体的进行圆角操作。

最终得到进行圆角操作的长方体，如图所示。
