SolidWorks高效设计功能之带设计表的特征库

大家好，上次我们做了卡簧槽的特征库，但我们有一个问题没有解决，就是不同的轴径，对应不同卡簧槽尺寸，这样我们每次都要查表，来根据不同轴径，输入槽深和槽宽；今天我们来解决这繁琐的输入和查找过程。今天以机械设计常用零件特征——轴上键槽为例，为大家演示。

尺寸参考的设计标准：

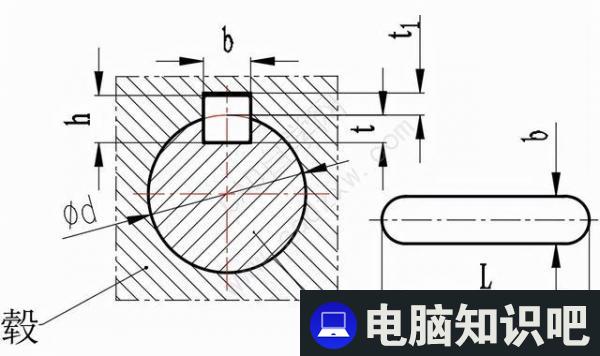

如图1所示，为平键的装配结构和尺寸标记。

这里选了6个常用规格的键作为本次特征库的配置，如果有更多尺寸需要，可以自行节选更多 。

本次特征库建立使用到功能有设计表（键槽尺寸表）、配置（配置不同轴径与键槽尺寸的对应）、方程式（输入轴径，立刻对应出键槽尺寸）和设计库等。

第一步：创建设计表

进行设计表的编辑，此步骤在Excel中进行。数据输入完之后，保存为“轴径对应键槽尺寸表.xlsx”至桌面。

第二步：创建带键槽的光轴

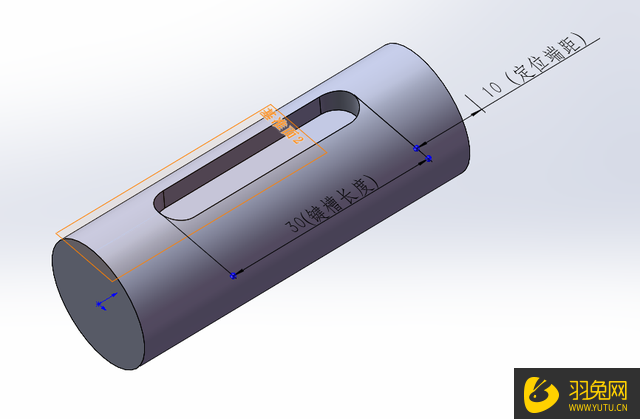

打开SolidWorks建立一根带键槽的光轴，轴的参数自定义。

模型树右键单击“显示特征尺寸”，进行勾选。

第三步：显示尺寸名称

操作：菜单栏——视图——显示/隐藏——尺寸名称

第四步：插入设计表

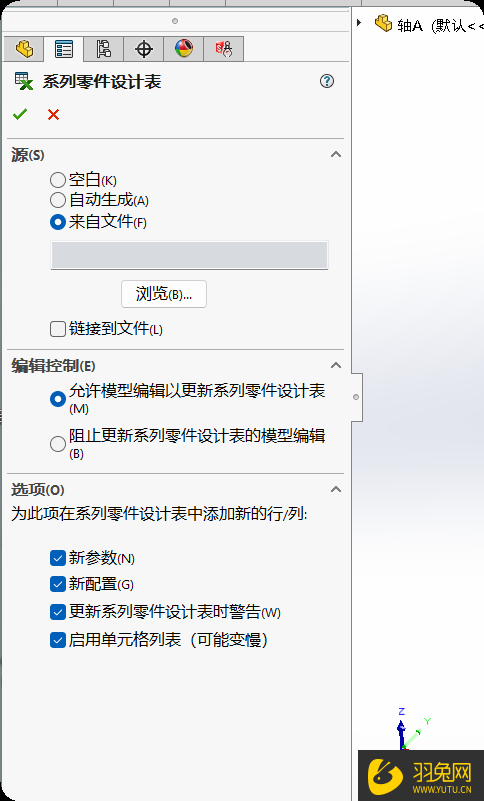

操作：菜单栏——插入——表格——设计表，打开“设计表”对话框之后，选择“来自文件”，“浏览”至设计表中我们已经编辑好的Excel文档，选择此文档，确认。

当自动跳出此界面时

在空白处单击鼠标，自动关闭此界面。

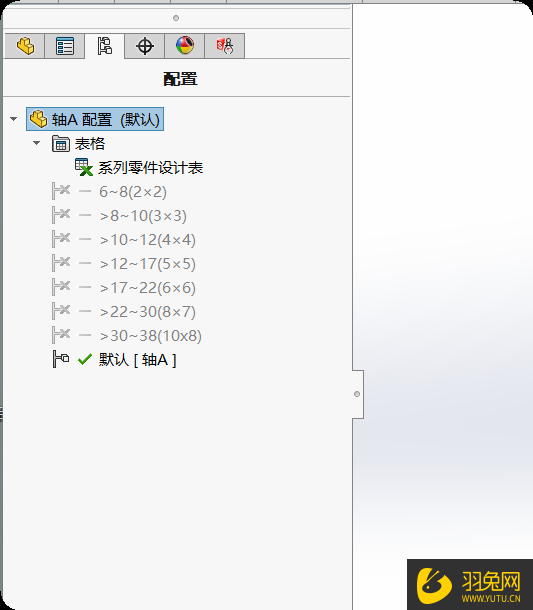

点击确定，随后我们在模型树的“配置管理器”中可以看到，已经生成了若干个配置。

分别双击每一个配置，看看尺寸是否正常变换，默认配置可以删除，也可以保留。并且设计表可以二次编辑，可以添加更多的规格。如没有发生错误，可以进入下一步。

第五步：在设计库中创建库特征文件夹

在SolidWorks“设计库”文件夹中新建一个文件夹，用来存放此次要建立的库特征，将此文件夹放置于“features特征”-“metric公制”的下一级。随后，点击“添加到库”。

选中要进行特征库建立的特征，然后在设计库中单击“添加到库”按钮，输入文件名称，检查文件类型是否正确（这里应该保存为*.sldlfp格式），若无误，点击对勾确认此操作。或者采用拖拽的方式添加

将零件图关闭拖拽出库特征，修改库特征（.sldlfp格式）

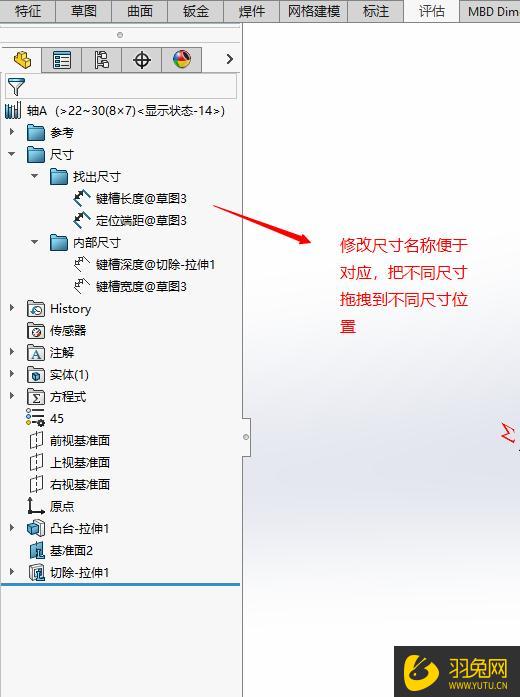

将键槽的“定形尺寸”（就是我们设计表中的两个尺寸）通过鼠标拖拽的方式，拖拽进“内部尺寸”，（不包括键槽长度），将剩余的“定位尺寸”通过鼠标拖拽的方式，拖进“找出尺寸”，可以看到2个特征标志上出现了“L”形标记，表示此为“库特征”，随后保存此文件。

第六步：验证我们建立库特能不能使用

在SolidWorks中新建一个零件，如绘制一个直径20mm，长度50mm的光轴。

我们已经知道，当轴的直径为20mm时，那么应该键的规格是 “键6*6”。

修改键槽的长度和宽度尺寸，然后确定，制作完成

键槽生成之后，若键槽长度和定位端距的尺寸需要修改，可直接点击该尺寸进行修改

可以预见，在我们设计机械零件时，对于轴或毂上面键槽的情况是非常多的，那么如果学会了“库特征”技能，那么绘制一个轴的三维模型大大缩短制图时间。除了键槽，我们是不是可以设计卡簧槽、螺纹、螺母等等特征，都可以快速生成。
