AutoCAD线宽设置 autocad线宽设置在哪里

admin2023-10-31【电脑办公】浏览：112

AutoCAD是一款广泛应用于建筑、机械、电子等领域的计算机辅助设计软件。在AutoCAD中，线宽设置是一项重要的功能，它决定了绘图中线条的粗细程度。正确设置线宽可以帮助设计师更好地表达设计意图，提高图纸的可读性和美观度。本文将详细介绍如何设置AutoCAD线宽，以及线宽设置在绘图中的应用。

一、线宽的概念

线宽是指线条的宽度和粗细程度，从技术上讲，线宽指的是单位线长度的宽度。线宽通常用以指示纸上实际宽度，或者更具体地来说，就是指线条占用的空间大小。

在 AutoCAD 中，线宽是我们绘制图形所必须要设置的一个参数，它能够影响我们绘制出来的图形的视觉效果，使其看起来更加清晰、易读。

二、AutoCAD中线宽的设置方法

方法一 : 使用命令行设置线宽

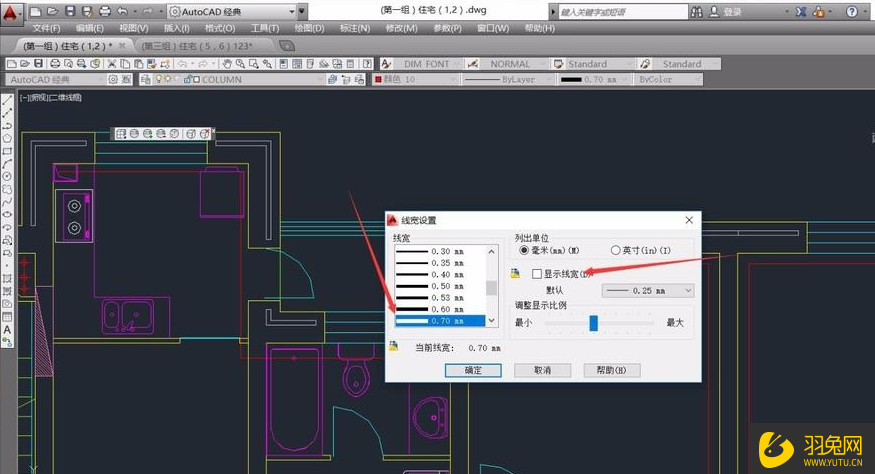

使用命令行设置线宽是 AutoCAD 中最简单的设置方法。你只需要在命令行中输入"LWEIGHT"命令，然后在命令提示符下跟着输入线条的宽度即可。

示例：

在命令行中输入“LWEIGHT”，回车，输入“0.5mm”或“0.25mm”，回车

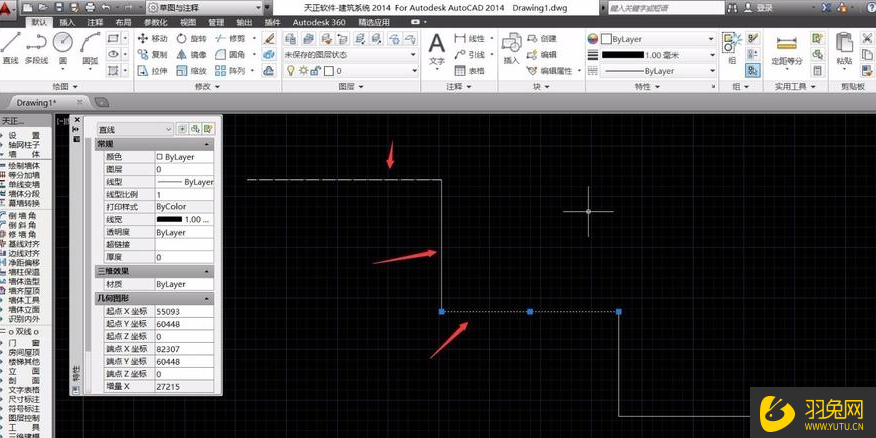

方法二 : 使用线宽面板设置线宽

线宽面板在 AutoCAD 界面中是一个常用的工具栏，简单易用。可以通过工具栏中的鼠标单击轻松地设置线宽。

示例：

下面是使用线宽面板设置线宽的步骤：

a. 首先，在 AutoCAD 界面中，查找并选择线宽面板，如果没有，可以通过在菜单栏中选择“视图” -> “工具栏” -> “线宽”来打开该工具栏。

b.选择需要更改线宽的图形或对象。

c. 选择线宽面板中的线宽选项，并从预设的线宽值中选择一个适合的线宽

三、线宽的基本设置原则

AutoCAD 线宽的设置需要根据所需的工程、绘图要求等因素以及纸张大小来确定。

通常，我们可以遵循以下一些基本原则进行线宽的设置：

绘图的比例越大，线宽越粗；绘图的比例越小，线宽越细。

自然物体轮廓线应设置较粗的线宽，可以帮助高亮显示出其轮廓。

技术标准规定中定义的部件轮廓线的线宽应该足够粗，以便于在实际生产中更易识别。

AutoCAD 中的默认线宽值为 0.25 毫米，这是在大部分情况下都适用的线宽值。

四、线宽的应用案例

绘制立体图形时，边缘线一般设置较粗的线宽，以精确显示图形的形状。

在工程绘图中，轮廓线和标注线一般设置为较粗的线宽，以便于更好的显示出图形的详细内容。

对于基础设施规划，一般将多个道路或建筑物用不同的线宽进行区分，以使图形更加清晰。

在规划设计中，我们可以使用较细的线宽表示图形上的细节等部分，比如图标和符号等，可以使图形更加美观。

五、线宽在绘图中的应用

1.机械制图

在机械制图中，线宽与线型是紧密相关的。粗实线、细实线、虚线、点画线等不同线型应该使用不同线宽。一般来说，粗实线的线宽为0.5mm，细实线的线宽为0.25mm。这些线宽设置可以帮助人们更好地理解机械图纸的含义。

2.建筑设计

在建筑设计中，线宽的设置也非常重要。一般来说，建筑的墙体、柱子、门窗等主要结构应该使用粗实线表示，而细部结构、家具、装饰等应该使用细实线或虚线表示。通过合理设置线宽，可以使建筑设计图纸更加清晰、美观。

3.电子制图

在电子制图中，线宽的设置同样非常重要。由于电子元器件之间的连接关系通常比较复杂，因此需要使用不同线宽来表示不同的信号类型。例如，粗实线可以用来表示电源线，细实线可以用来表示控制信号等。通过合理设置线宽，可以使电子图纸更加易于理解和分析。

通过以上介绍，我们可以看出，正确设置AutoCAD线宽对于提高绘图质量和效率具有重要意义。在实际应用中，我们应该根据具体领域和设计需求来选择合适的线宽选项。同时，我们还需注意默认线宽的设置，以确保每次新建图纸时都能使用合适的线宽设置。总之，熟练掌握线宽设置方法对于AutoCAD用户而言至关重要，也是成为一名优秀设计师的必备技能之一。
