CAD折线命令使用教程：

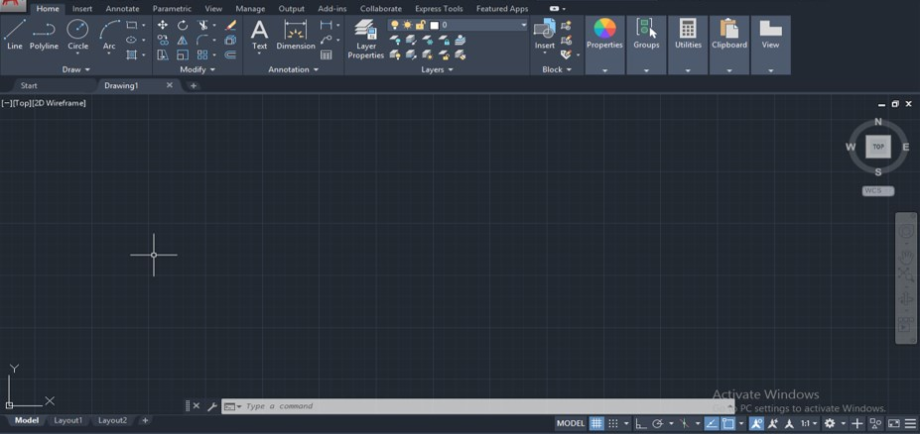

步骤1：在工作屏幕的顶部,有一个菜单栏功能区,上面有不同的选项卡,例如“主页”选项卡,“插入”选项卡,“查看”选项卡,以及许多其他选项卡,在该栏的下方,我们有一个工作窗口来显示我们的工作在此软件中,带有导航栏,UCS图标和视图立方体以帮助我们进行绘图工作,在此窗口下方,我们具有一些导航命令,用于处理在此软件进行绘图过程中的工作.

步骤2：您可以在带有该图标的该软件的“主页”选项卡的“绘图”菜单中找到Polyline命令.

步骤3：或者您可以从键盘上按PL,然后按键盘上的Enter键以激活此命令.

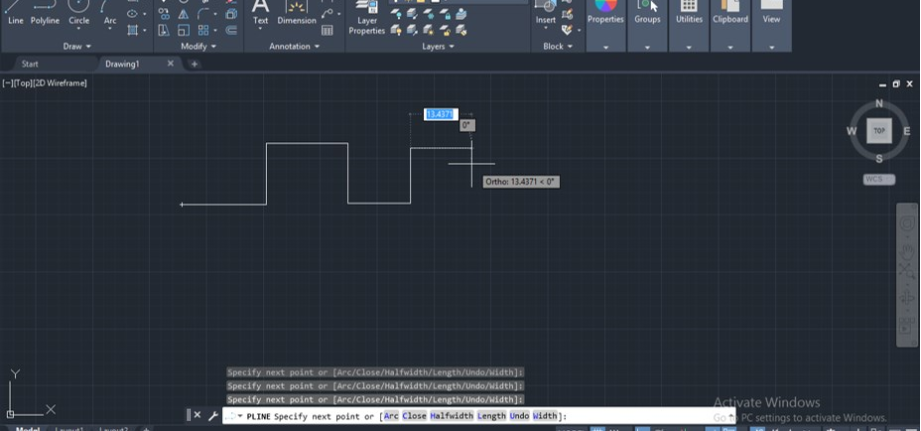

步骤4：现在,从要起点开始的第一点开始,然后继续执行此折线命令,用一条线制作所需的形状.

步骤5：让我们接受命令行命令,更清楚地了解折线.从“主页”选项卡的绘制菜单中获取线条命令.

步骤6：绘制与使用polyline命令绘制相同的线条图案.现在,当您使用鼠标光标一一选择两者时,您会看到多义线将在单个选择中选择并向您显示不同的连接线段,但是如果我们看到line命令的模式,则它将选择线型的一个段.因此,折线为您提供了一种结构形状中连接线段的数量.

步骤7：现在再次采用折线命令来分析它的不同参数.选择该选项后,您可以在该软件的工作窗口底部的该命令的参数框中看到另一种折线选项.

步骤8：现在绘制一条折线,然后按键盘上的A按钮以选择此命令的Arc选项,然后按键盘上的enter键.

步骤9：然后从此命令的选项列表中选择Second Pt选项以指定弧点,然后按键盘的Enter键.

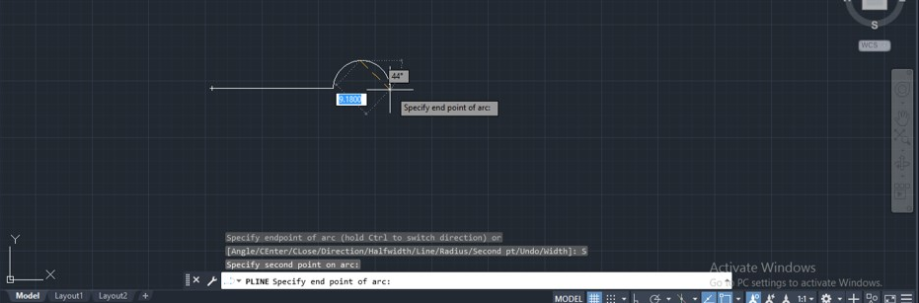

步骤10：现在,单击一个点作为弧的中心点,然后再次单击另一个点作为弧的端点.

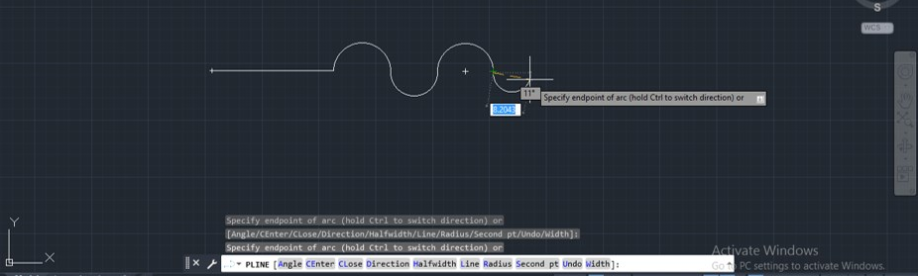

步骤11：现在,一次又一次地单击新点作为下一条弧的端点,您可以像这样用它制作许多弧.

步骤12：要离开折线命令的弧形选项,请从键盘按L键,然后按键盘的Enter键以返回折线命令的线形.

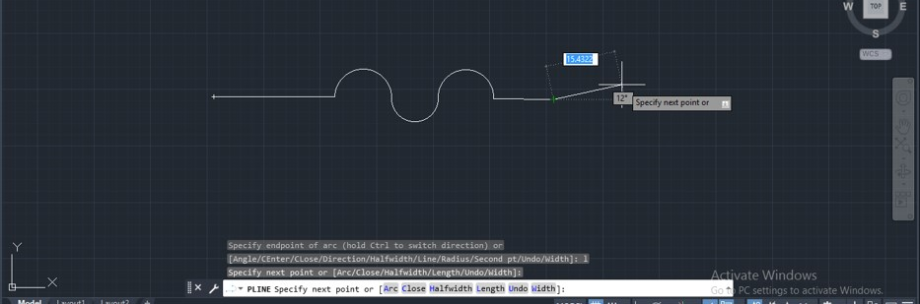

步骤13：同样,您可以使用此命令绘制线条,如下所示.

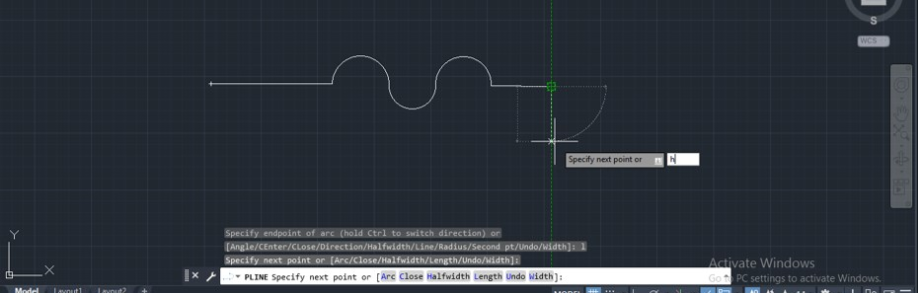

步骤14：现在让我们从该命令的选项中了解polyline命令的Halfwidth选项.对于Halfwidth选项,按键盘上的H按钮,然后按键盘上的Enter按钮.

步骤15：现在通过键盘输入给出Halfwidth选项的起始值.我将其设置为2,然后按键盘的Enter键.

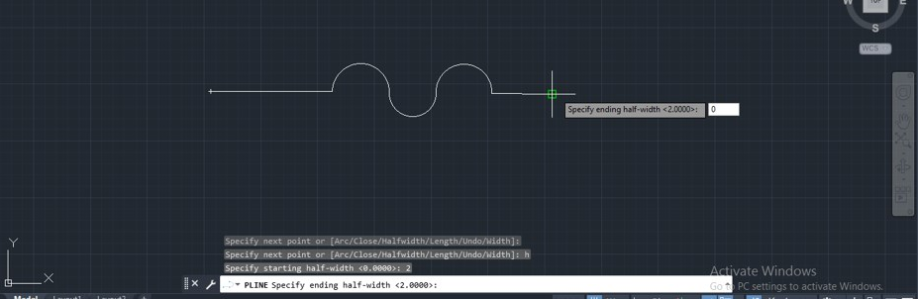

步骤16：再次从键盘输入中指定Halfwidth选项的结束值.我将其设置为0,然后按键盘的Enter键.

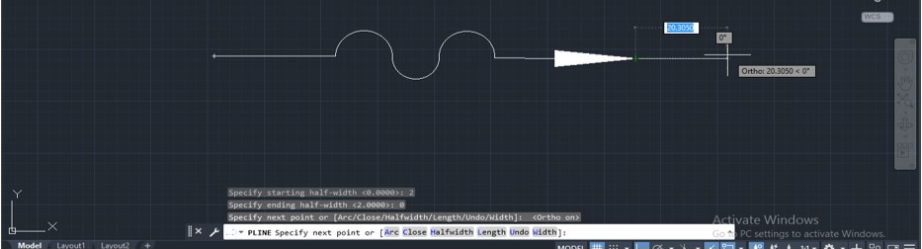

步骤17：现在,当您拖动鼠标光标时,您可以绘制箭头状的结构并单击以给出该箭头的长度,或者您可以通过键盘输入法输入所需的值.现在您可以再次绘制线条,因为我们将末端宽度的值设为0.

步骤18：您可以在任何结构的延续中增加折线的宽度.要增加折线的宽度,只需再次选择Halfwidth选项,然后输入开始宽度的值,然后按键盘的Enter键并输入结束宽度,然后按键盘的Enter键,确保两个值应该相同.现在,您可以像这样绘制一条宽度增加的线.您可以使用此行制作任何结构.

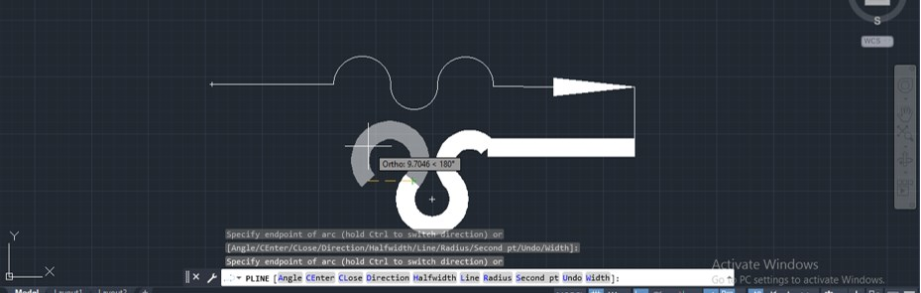

步骤19：您也可以使用此增加的宽度线制作弧.为此,再次按下折线命令选项中的Arc选项,方法是按下键盘的按钮,然后按下键盘的Enter按钮.然后像前面一样,采用arc选项的Second pt选项.现在,取弧的中点,然后取端点作为弧.现在,您可以像这样用增加的宽度线来计算弧的数量.

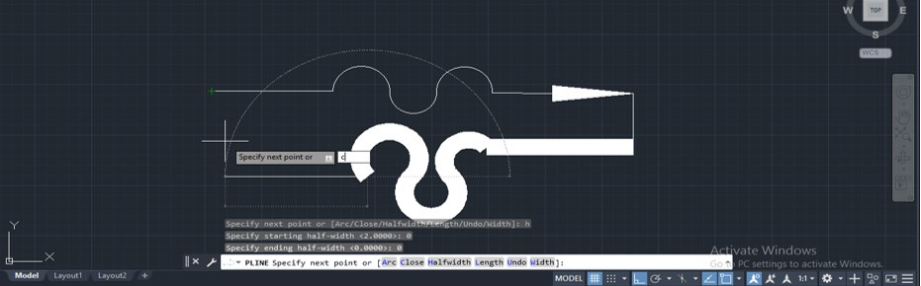

步骤20：现在再次减小折线的宽度,再次采用polyline line命令的Halfwidth选项,并按照与前面相同的步骤,只是将start width和end width的值设为0.现在您可以绘制线条再次像这样.现在,如果要关闭结构,请按键盘的C按钮,然后按键盘的Enter按钮.

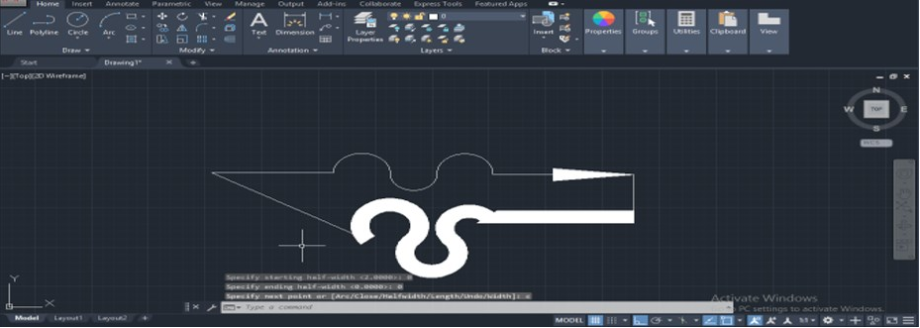

步骤21：现在,起点的起点和终点的端点将相互连接,您的结构将像这样关闭.

步骤22：现在,当您选择此形状时,它将向您显示此形状连接的不同线段.
