CAD标注表面粗糙度的方法

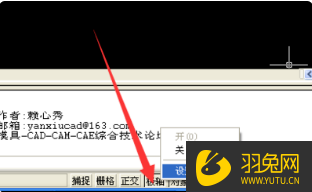

1、首先我们需要设置极轴追踪以便绘制标准的图形符号——点击极轴——设置。

2、按图示设置30度角——确定。

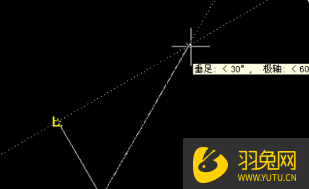

3、绘制第一条边，注意追踪好角度，长度不限。

4、按图示追踪样例绘制另外一边。

5、绘制最后一边。

6、添加文字

7、效果如图示，可以用sc命令缩小放大到需要的大小，不同粗糙度改变数值即可。

以上就是“CAD标注表面粗糙度的方法”了，你应该学会了吧，CAD的使用比较简单，你多练习就可以学会CAD的使用了。了解更多CAD教程可以点击这个链接：
