CAD绘制立面图的教程

1、我们先把CAD平面布局图打开

2、使用XL+空格键，把需要的立面辅助线画出来，这个例子是一面电视墙，随意选择一横向辅助线来当地平线，按O用偏移命令层高，这里以层高2800mm。

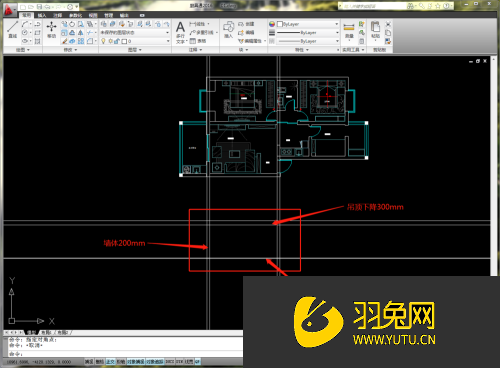

3、把两侧200mm厚的墙体用偏移做出来,抬升地面50mm,下降吊顶300mm,根据需求设置具体尺寸

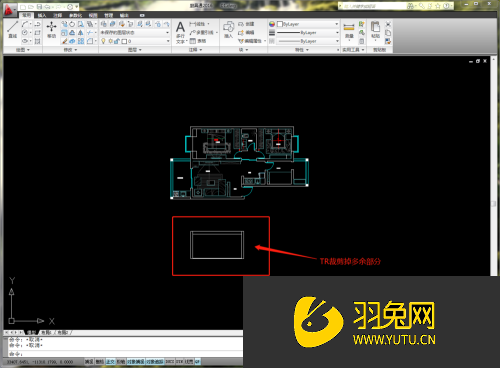

4、按TR裁剪命令把多余部分线条剪掉，如图所示

5、填充两侧墙体以及地面按H键，把吊顶造型做出来，并把材质填充好

6、用XL+空格键，用辅助线在立面上一一对应背景的家具位置，如图所示

7、以辅助线所对应位置作为根据，在立面图库找出所需要的家具模块摆放好，然后填充背景墙即可，这里我画的比较简单

8、最后，每一面的内部尺寸与外部尺寸用标注标注上，这里我以一侧的标注为例，备注某某立面图在正下方，比例
