CAD绘图比例设置秘籍：你不知道的秘密

admin2023-10-28【电脑应用】浏览：184

绘图工程师们应该都知道，CAD图纸中的尺寸往往和实际的尺寸是不一样。小小的一张A4图纸上，可以轻易画出汽车、小区和城市设计图。在这个时候，就需要绘图工程师对CAD图纸进行尺寸标注，方便施工制造。

今天的CAD教程中，就来给大家介绍浩辰CAD看图王电脑版绘图中的比例设置。

我们大家都知道，CAD软件中默认的单位是国际单位毫米（mm），而很多时候我们要绘制的图形是以米（mm）为单位的，这个时候就需要我们进行绘图比例的设置。

例如我们需要制作一个长2米，宽1米的铁板，我们在进行CAD图纸绘制的时候绘制出的图形如下，标注出来的尺寸是200和100，那么我们怎么能让其标注变成2米和1米呢？

比例设置

我们要进行比例设置，就必须在【编辑模式】下进行操作，编辑模式下进入【测量标注】菜单栏，选择标注工具里面的【样式】，在出来的对话框中将图纸尺寸与真实尺寸的比例设置为100:1，如下图所示：

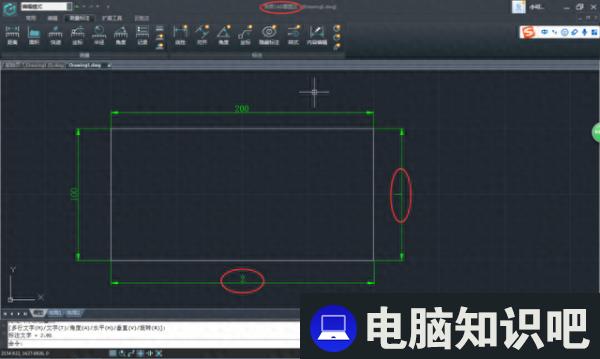

比例设置后，我们再使用【线性】或者【对齐】标注的时候，标注的结果就已经是我们想要的2米和1米了，如下图所示。

通过以上的简单操作，我们就完成了浩辰CAD看图王电脑版中的比例设置操作，是不是超级简单。
