CAD双线命令：轻松绘制图形，一看就会

admin2023-10-28【电脑应用】浏览：131

点击上方【大水牛测绘】关注我们

我们可能会碰到需要双线的图形，像下图的直角三角形，绘制一个双线的三角形，且两个直角边的比例为1：2，这时候要如何绘制比较方便呢？

其实在CAD中是有双线命令的，下面我们就一起来看看具体的操作步骤：

1. 打开正交模式，快捷键F8；

2. 启用CAD中的双线命令，在命令区输入：ML，回车；

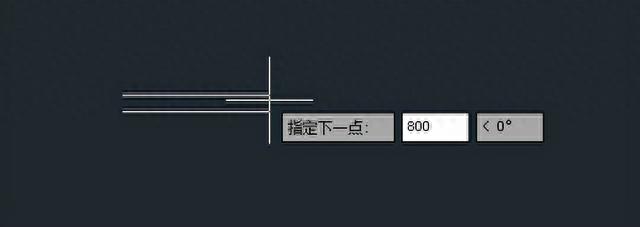

3. 接着在命令区指定起点，之后指定第一条边的长度，这里我们输入800，回车；

4. 接着我们指下一条边，因为我们打开了正交模式，所以第一条边和下一条边所成的角为直角，这里我们指定下一条边的长度为400，回车；

5. 在最后将线连接起来三角形就绘制完成了，这时候我们直接在命令区输入：c，回车，这是系统就帮我们闭合起来了。

6. 最后绘制出来的效果如下图所示：

7.在双线命令中，我们还可以对这两条线之间的距离大小进行修改，鼠标选中双线之后，我们在绘画区右侧的特性栏中，找到并点击多线比例，在这里，我们就可以对双线之间的距离进行修改，比例越大，双线之间的距离越大。

总结：通过使用以上的绘制方法，我们还可以绘制出双线的矩形等等双线的图形，以后再遇到画双线的图形就不需要绘制两条直线啦，直接使用双线命令。
