今天要和大家分享的是使用UG软件来进行建模绘制一个机械零件，这是一个看起来很简单的零件建模，但是对于很多新手小伙伴们来说看到模型图就会觉得犯难，具体怎么操作呢？接下来电脑技术吧网就来详细的为大家讲解UG NX机械零件怎么建模步骤吧~

UG NX机械零件建模操作步骤：

步骤1:我们先创建一个新文件，名称可以命名为机器零件。

步骤2:进入“菜单-插入-设计-功能-拉伸”。选择XY曲面并绘制一个120乘80的矩形。

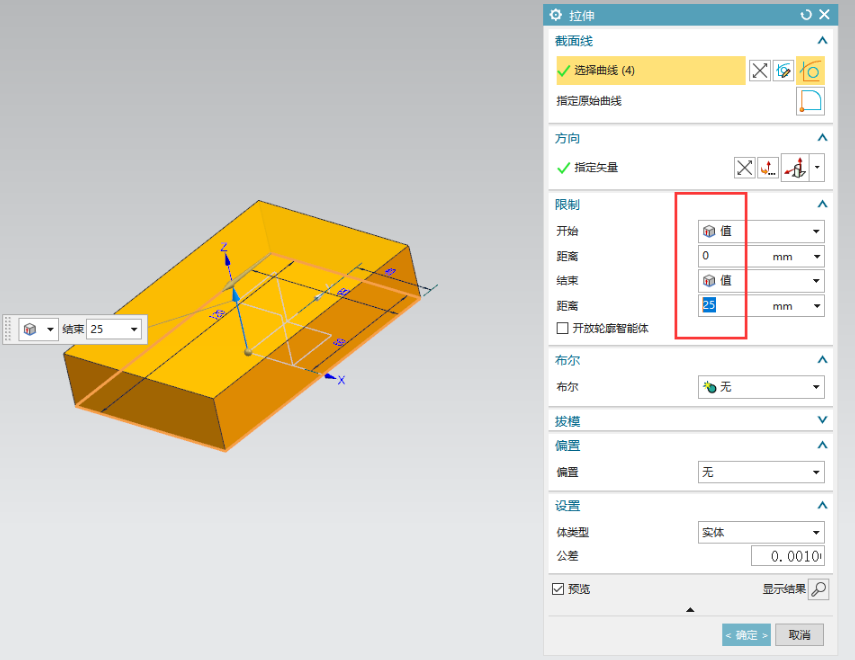

步骤3:单击“完成”，拉伸高度为25，单击“确定”。

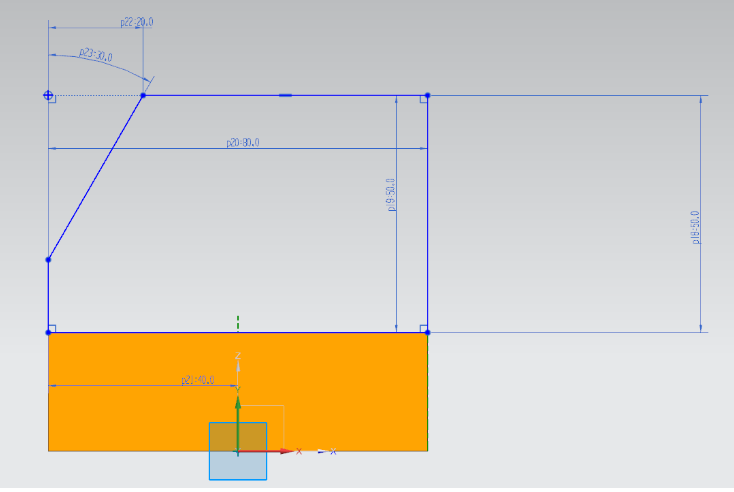

步骤4:点击“菜单-插入-设计特征-拉伸”，选择XY曲面，绘制值为50/80/29，角度为30°的图形，点击完成。

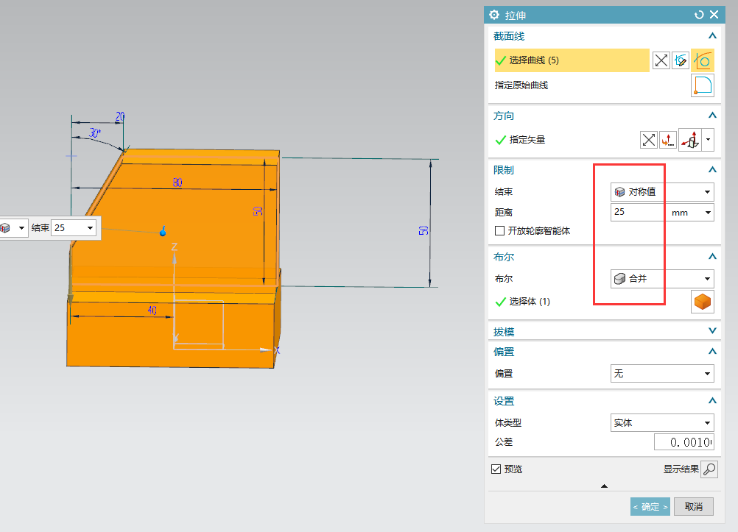

步骤5:点击后，选择对称值，距离为25，点击确定。

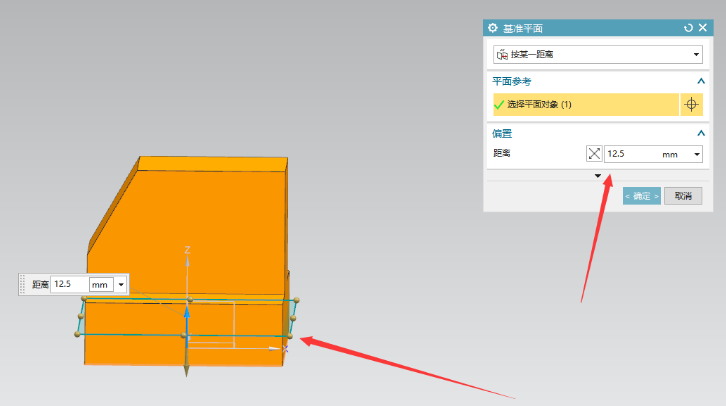

步骤6:点击“菜单-插入-基准面-基准面”选择底面，向上移动12.5高度，点击“确定”。

步骤7:点击“菜单-插入-草图”来选择我们刚刚创建的数据，然后画下图。

步骤8：点击完成草图，然后点击草图绘制一个直径为12的圆。

步骤9:点击“菜单-插入-扫掠-扫掠”区域，选择我们绘制的圆。指导线就是图表。

以上就是UG NX机械零件建模的具体操作步骤了，你是否跟着步骤制作出来了呢？相信大家跟着步骤很快就能够建模制作出来，最后，希望今天的案例分享能够帮助到你~学习更多的UG软件技巧，就上电脑技术吧网~
