用CAD绘制箭头的教程

一、多段线箭头

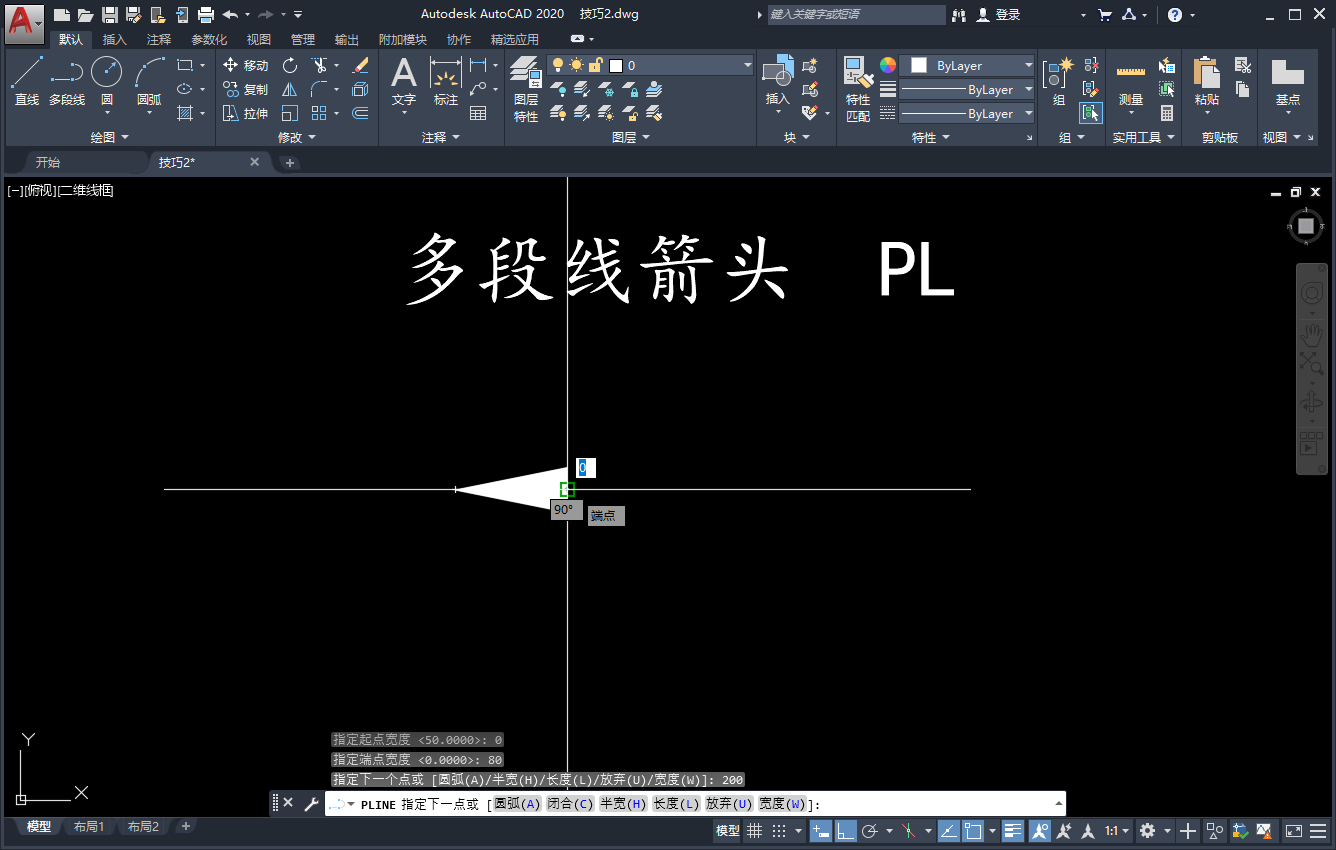

1.首先打开CAD绘图软件，在下方命令行输入多段线命令快捷键PL，点击回车执行。根据命令行提示指定第一个点，再选择“宽度（W）”选项，直接输入“W”，将起点宽度设置为0，端点宽度设置为80，箭头长度设置为200，如图所示。

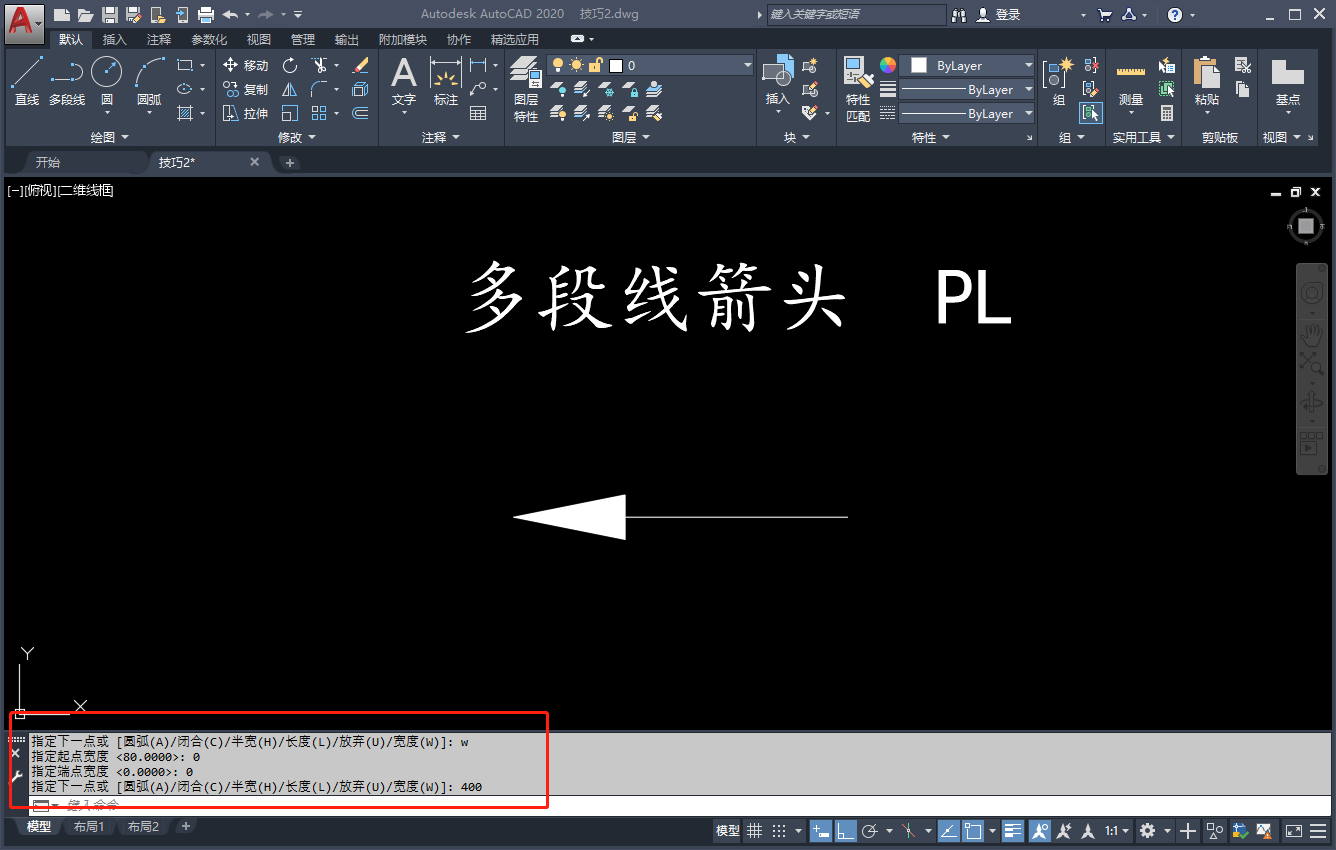

2.接着再输入宽度选项W，将起点宽度设置为0，端点宽度也设置为0，绘制直线长度为400，这样多段线箭头就绘制完成，如图所示。

二、折线箭头

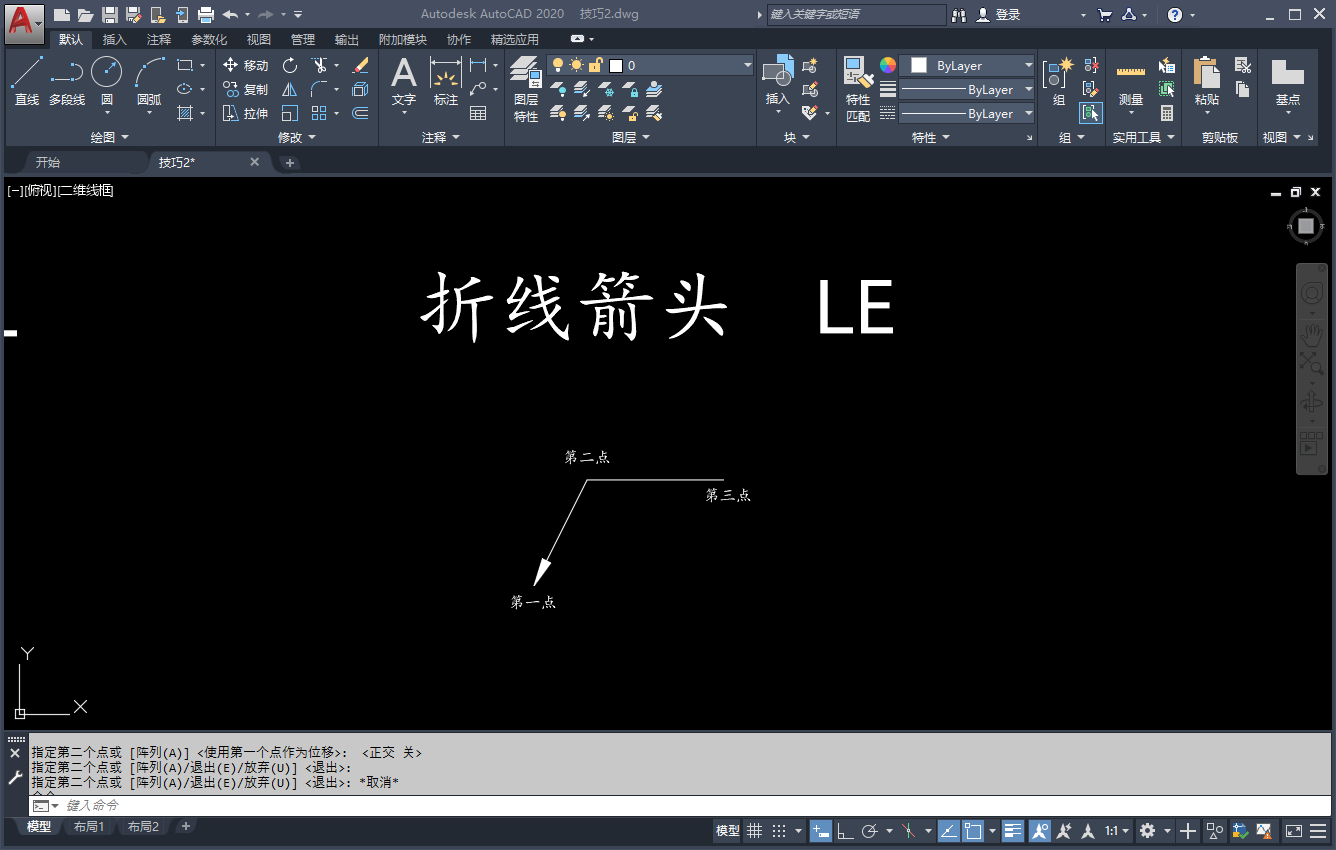

1.在下方命令行输入CAD引线命令快捷键LE，指定三个点即可绘制折线箭头，如图所示。

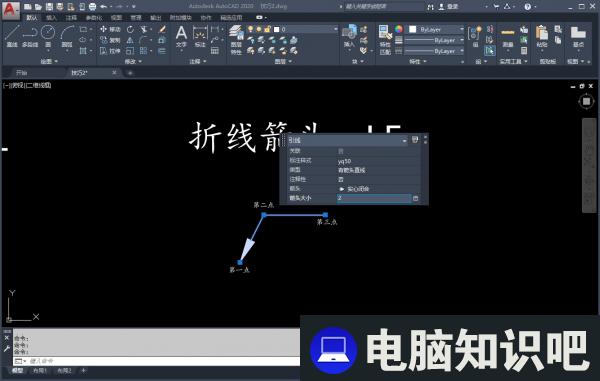

2.在弹出的对话框中可以修改折线箭头的大小，在【箭头大小】的选项框中输入相应数值调整即可，如图所示。

三、曲线箭头

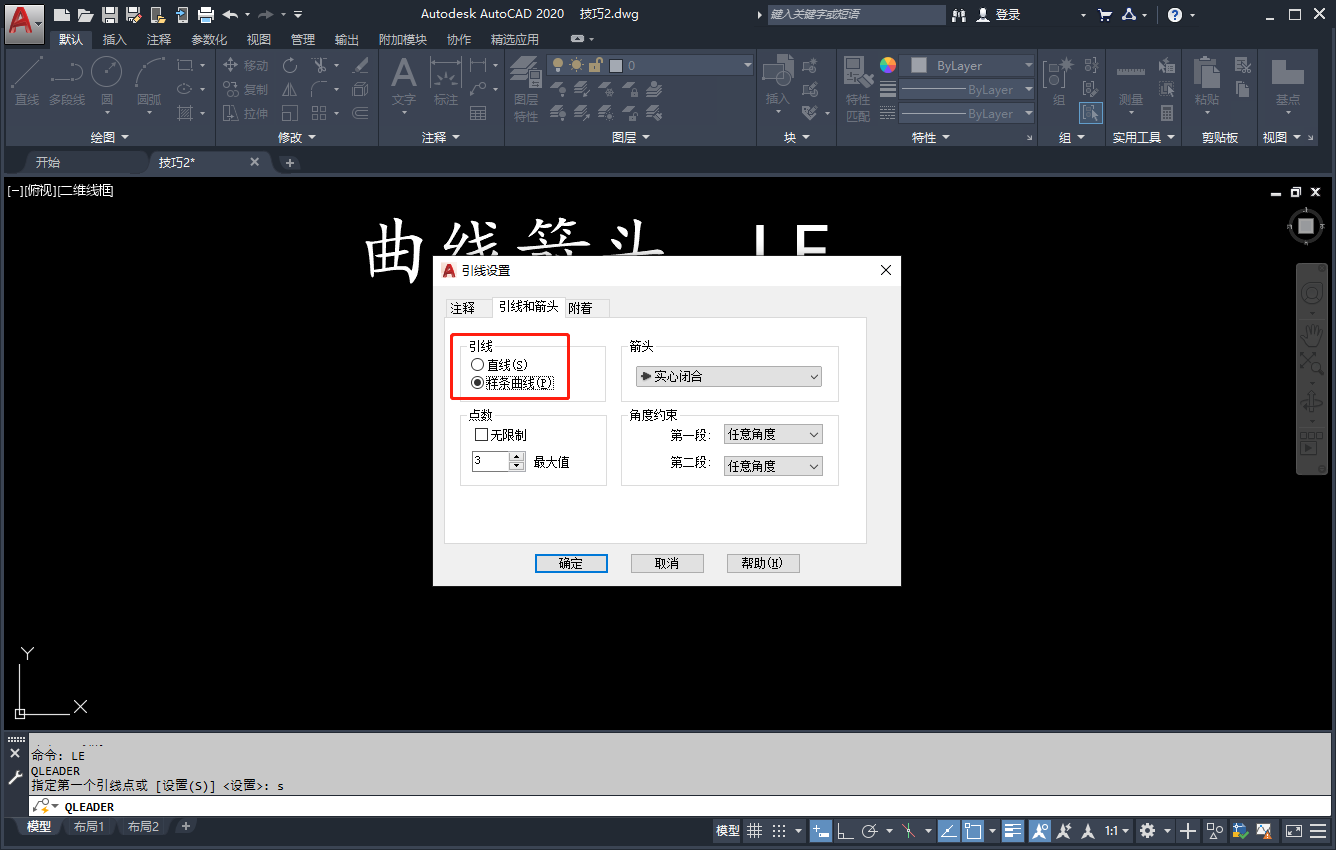

1.直接在下方命令行输入引线命令快捷键：LE，再根据命令行提示输入S设置选项，在弹出的【引线设置】对话框中将引线改为样条曲线，如图所示。

2.其他步骤即可参考前面折线箭头的绘制步骤。

以上就是“用CAD绘制箭头的教程”了，你学会了么？CAD虽然专业但是使用并不难，多加练习就可以了，希望这个教程能帮到你。了解更多CAD教程可以点击这个链接：
