creo4.0工程图中创建孔表很是基础的知识，下面我们就来看看详细的教程。

PTC CREO 4.0 M030 官方中文特别版(附破解文件+许可证+安装教程) 64位

类型：3D制作类大小：5.86GB语言：简体中文时间：2017-09-26查看详情

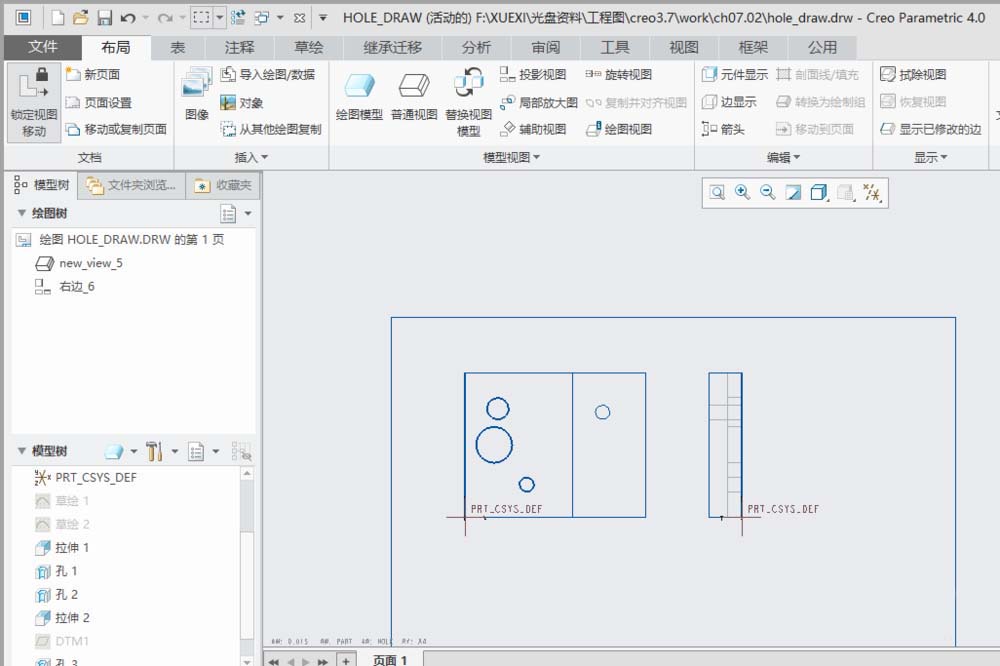

1、打开一个工程图文件。

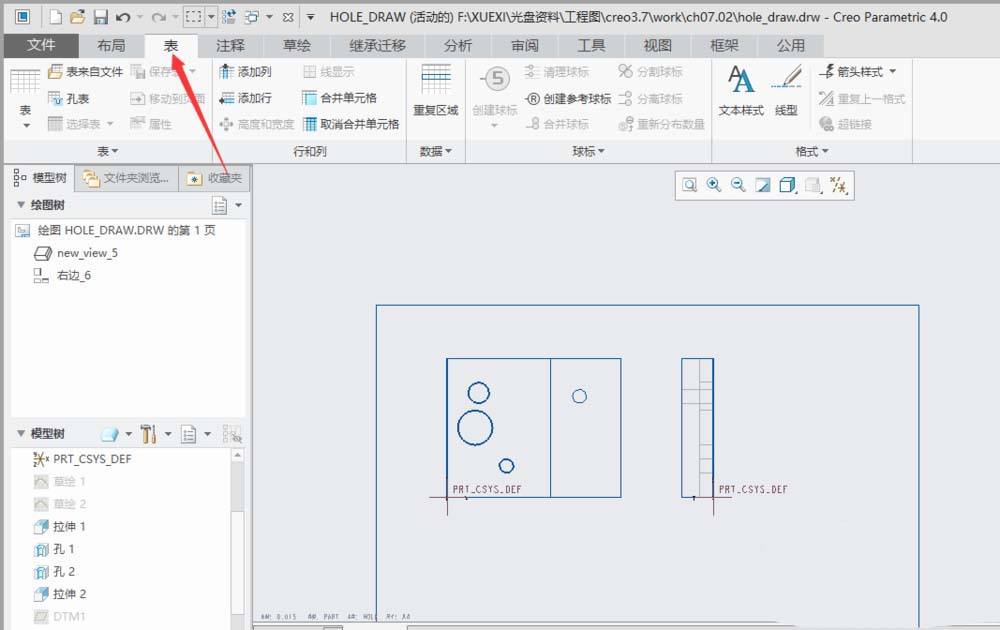

2、切换到“表”功能选项。

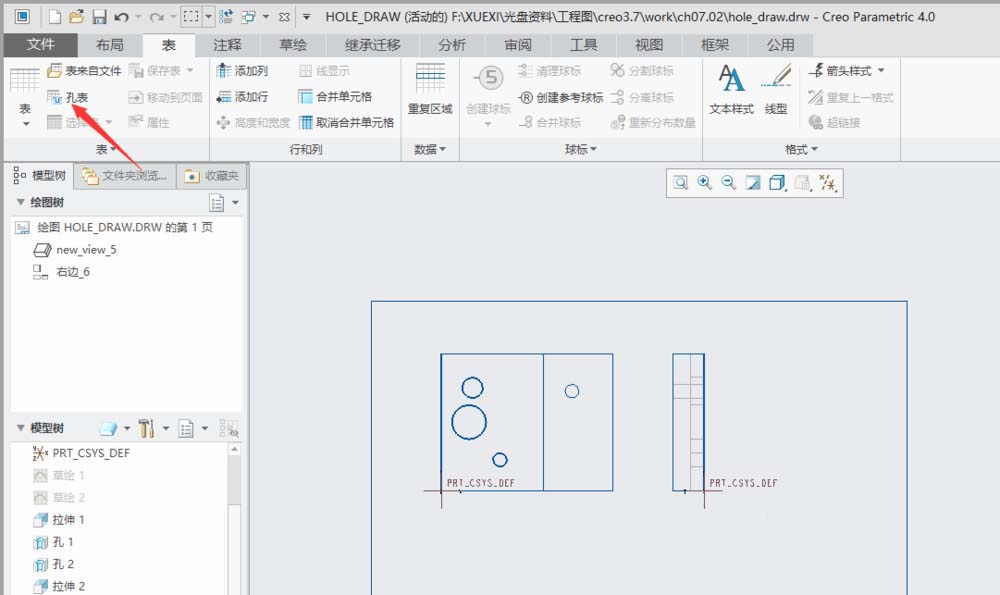

3、单击“孔表”按钮。

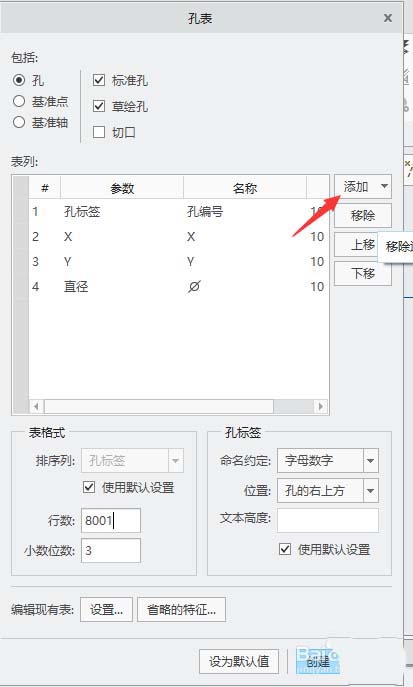

4、在弹出的“孔表”对话框，单击“添加”。

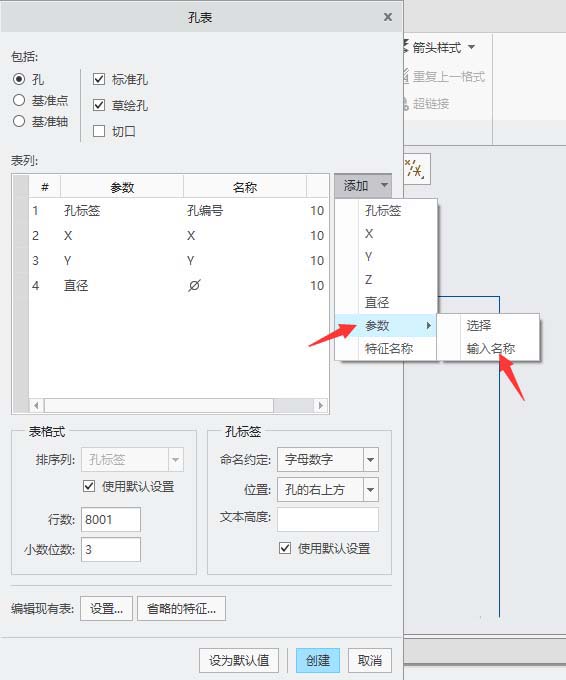

5、在弹出的选项选择”参数“，再选择”输入名称“。

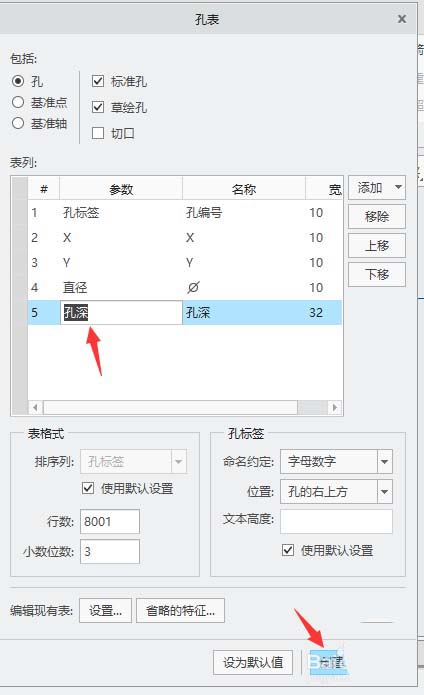

6、在列表区系统自动添加1行，在”参数“列输入”孔深“。按回车键。然后单击”创建“。

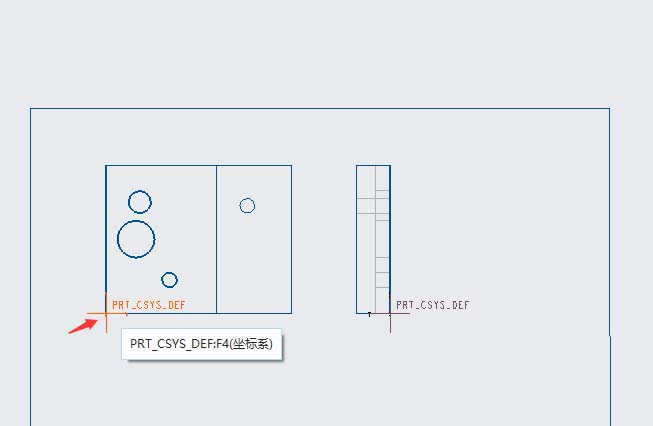

7、系统提示”为列表选择坐标系基准“，选取下图坐标系。

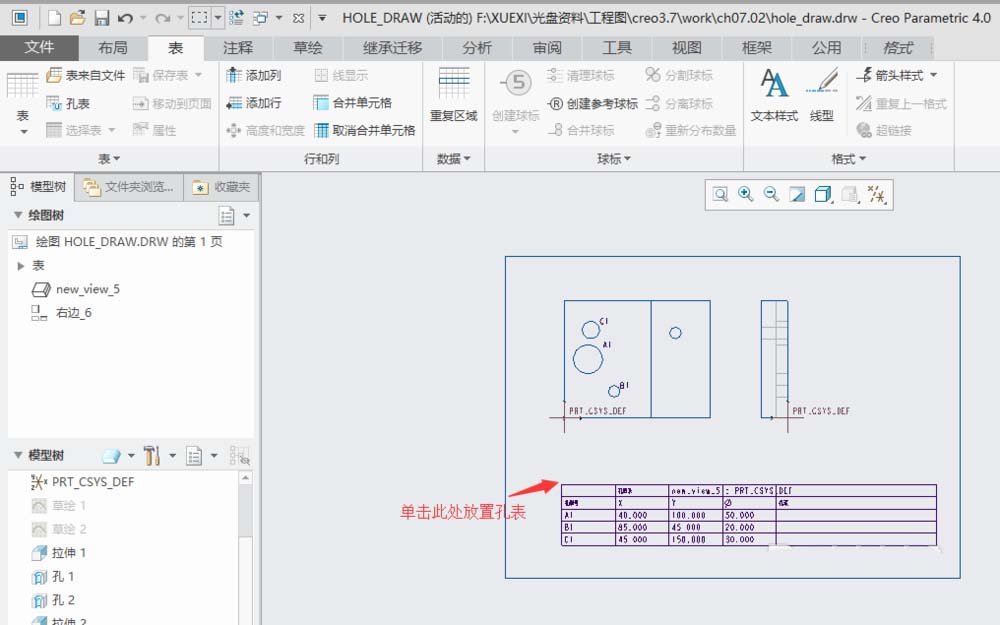

8、系统提示”选择表的左上角“，在空白处单击选取表格的左上角放置点。

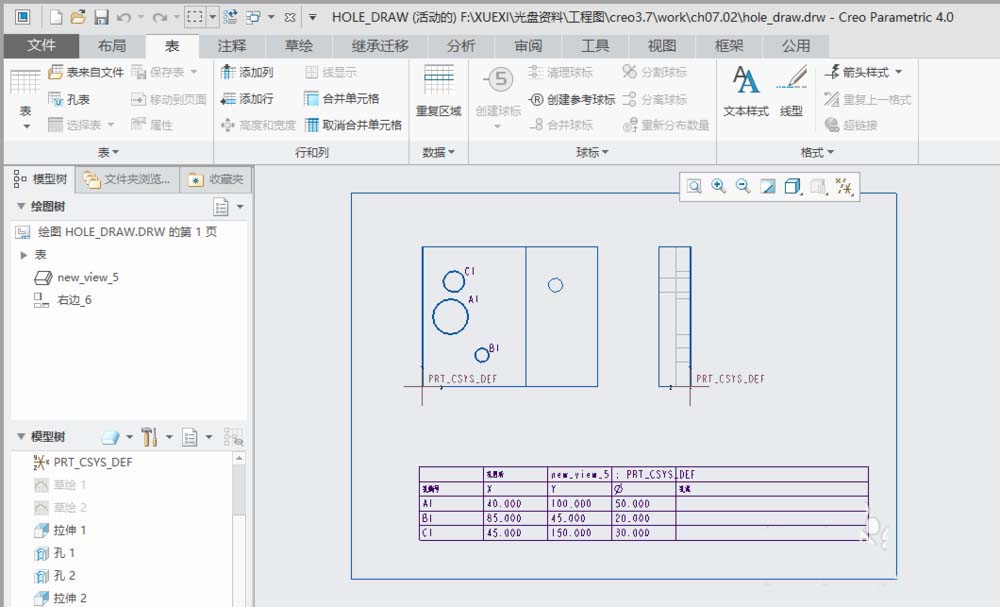

9、调整表格的位置。结果如下图

以上就是creo4.0创建孔表的教程，希望大家喜欢，请继续关注脚本之家。
